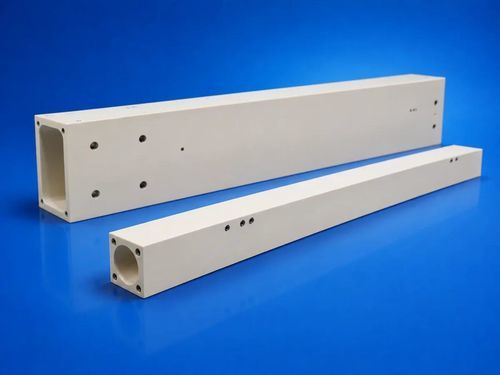

Guida lineare a cuscino d'aria

70 mmsu misuradi precisione

Panoramica del prodotto
La guida asse Z in ceramica di allumina ultra-precisa è un componente di movimento chiave per macchine di misura a coordinate (CMM) e piattaforme di movimento con cuscinetti ad aria di precisione. Rettificata e lucidata con precisione, può fungere da canotto asse Z, trave guida per cuscinetti ad aria o supporto per sonde. La guida Z ceramica di Innovacera utilizza una struttura lunga e cava con fori quadrati, rettangolari o circolari per adattarsi ai progetti delle apparecchiature. Le superfici esterne lavorate con precisione si integrano con cuscinetti ad aria precaricati, supporti per sonde, scale lineari, meccanismi di azionamento e sistemi di bilanciamento pneumatico. Un sottile film d'aria tra la superficie di guida e il cuscinetto d'aria consente un moto senza contatto e a basso attrito, riducendo l'usura e migliorando la scorrevolezza e la ripetibilità ad alta velocità.

Caratteristiche del prodotto

• Accuratezza geometrica a livello di micron
• Progettata per sistemi di guida con cuscinetti ad aria
• Struttura cava ad alta rigidità (fori quadrati, rettangolari o circolari)
• Eccellente stabilità dimensionale e bassa espansione termica rispetto ai metalli
• Disponibili più sezioni trasversali cave
• Possibilità di fori di montaggio e interfacce personalizzate

Specifiche
Model | Dimensions W × H × L | Flatness | Parallelism | Perpendicularity
INV0646490-S | 64 × 64 × 900 mm | 3 μm | 3 μm | 2 μm
INV0686899-S | 68 × 68 × 999 mm | 3 μm | 3 μm | 2 μm
INV0707010-S | 70 × 70 × 1000 mm | 3 μm | 3 μm | 2 μm
INV0707012-S | 70 × 70 × 1200 mm | 3 μm | 3 μm | 2 μm
INV0707014-S | 70 × 70 × 1400 mm | 3 μm | 3 μm | 2 μm
INV0808010-S | 80 × 80 × 1000 mm | 3 μm | 3 μm | 2 μm
INV0808012-S | 80 × 80 × 1200 mm | 3 μm | 3 μm | 2 μm
INV0808014-S | 80 × 80 × 1400 mm | 3 μm | 3 μm | 2 μm

Applicazioni

• Macchine di misura a coordinate: Adatta per CMM a ponte, portale e scansione ad alta precisione come canotto Z ceramico o trave guida per cuscinetti ad aria.
• Piattaforme di movimento con cuscinetti ad aria di precisione: Per piattaforme che richiedono basso attrito, elevata ripetibilità di posizionamento e moto lineare stabile.
• Apparecchiature di ispezione per semiconduttori: Adatta come componente strutturale di movimento in ispezione wafer, controllo di package, allineamento di precisione e piattaforme di misura visive ad alta accuratezza grazie alla stabilità dimensionale e alla bassa espansione termica.
• Apparecchiature di misura ottica e laser: Per piattaforme di misura ottica, interferometri laser, strumenti di misura contorno/circularità e apparecchiature di scansione di precisione.
• Macchine utensili ultraprecise: Utilizzabile come guida ceramica in attrezzature di lavorazione ultraprecise, piattaforme di posizionamento e sistemi di movimento senza contatto.
• Lavorazioni di precisione e controllo qualità: La produzione di componenti Z ceramici lunghi e cavi richiede il controllo delle proprietà del materiale, deformazione da sinterizzazione, lavorazione coordinata di superfici multiple e ispezione a livello micron su grandi distanze.

Specifiche tecniche

• Materiale: Allumina (Al2O3) principalmente; altre ceramiche tecniche disponibili a seconda dell'applicazione
• Sezioni trasversali cave disponibili: fori quadrati, rettangolari, circolari per adattarsi al progetto dell'apparecchiatura
• Finitura superficiale: superfici esterne rettificate e lucidate per integrazione con cuscinetti ad aria
• Accuratezza geometrica: planarità tipica ≤ 3 μm, parallelismo ≤ 3 μm, perpendicolarità ≤ 2 μm
• Lunghezze disponibili fino a 1400 mm nei modelli standard elencati
• Alto rapporto rigidità/peso; la struttura cava riduce l'inerzia per scansione ad alta velocità
• Bassa espansione termica e eccellente stabilità dimensionale rispetto a metalli e granito
• Progettata per interfacciarsi con cuscinetti ad aria precaricati, supporti per sonde, scale lineari, meccanismi di azionamento e sistemi di bilanciamento pneumatico
• Consente movimento senza contatto e a basso attrito tramite un sottile film d'aria se abbinata a cuscinetti d'aria, migliorando la ripetibilità e riducendo l'usura
• Fori di montaggio personalizzabili, interfacce e datum di ispezione/misura per integrazione specifica dell'applicazione
