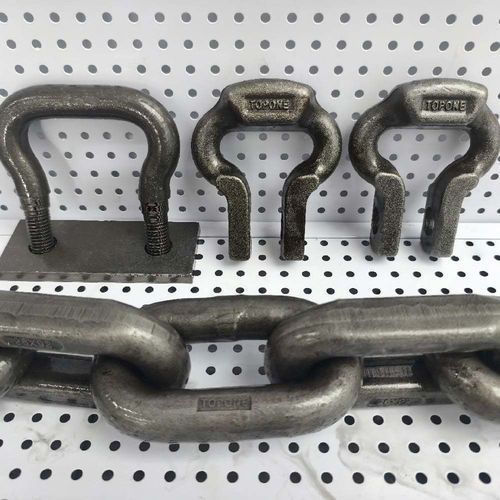

Catena di trasporto in acciaio

ad anelloper l'industria minerariaresistente alla corrosione

Panoramica del prodotto La catena mineraria zincata a maglie tonde è una catena a maglie tonde in acciaio legato zincata a caldo per aumentare la resistenza alla corrosione. È progettata per applicazioni minerarie e di movimentazione pesante dove sono richieste resistenza, resistenza all'usura e lunga durata.

Introduzione La catena mineraria zincata è destinata alla movimentazione di materiali sfusi, ai sistemi di nastro convogliatore e alle operazioni di sollevamento in ambienti minerari, incluse attività sotterranee e a cielo aperto. La zincatura a caldo protegge dall'umidità, da agenti chimici e da materiali abrasivi, contribuendo ad allungare la vita utile e a ridurre la manutenzione.

Applicazioni

• Sistemi di convogliamento
• Assiemi con aste porta-piastre (flight bar)
• Apparecchiature di sollevamento e verricelli
• Sistemi di trasporto materiali in miniere
• Operazioni minerarie sotterranee e a cielo aperto

Caratteristiche

• Materiale: acciaio legato per elevata resistenza meccanica e resistenza all'usura
• Trattamento superficiale: zincatura a caldo per protezione contro la corrosione
• Disponibile in più misure, passi e classi (C, C++, D)
• Compatibile con pignoni, connettori e accessori per realizzare assiemi completi

Dimensioni (tabella) Dimensione catena | Diametro d (mm) | Passo P (mm) | Maglia orizzontale tonda b1 min (mm) | Maglia orizzontale tonda b2 max (mm) | Maglia verticale piatta c1 min (mm) | Maglia verticale piatta c2 max (mm) | e max (mm) | Peso (kg)
26x92 | 26 ±0.8 | 92 ±0.9 | 30.1 | 87 | 30 | 75 | 30.0 | 13.7
30x108 | 30 ±0.9 | 108 ±1.1 | 34.1 | 99 | 34 | 87 | 34.0 | 18.0
34x126 | 34 ±1.0 | 126 ±1.3 | 38.1 | 111 | 38 | 99 | 38.0 | 22.7
38x126 | 38 ±1.1 | 126 ±1.3 | 42.1 | 123 | 42 | 111 | 42.0 | 30.1
38x137 | 38 ±1.1 | 137 ±1.4 | 42.1 | 123 | 42 | 111 | 42.0 | 29.0
38x146 | 38 ±1.1 | 146 ±1.5 | 42.1 | 123 | 42 | 111 | 42.0 | 27.6
42x137 | 42 ±1.1 | 137 ±1.4 | 18.6 | 139 | 46 | 115 | 48.5 | 37.0
42x146 | 42 ±1.1 | 146 ±1.5 | 48.6 | 139 | 46 | 115 | 48.5 | 36.0
42x152 | 42 ±1.4 | 152 ±1.5 | (non specificato) | (non specificato) | 54 | 127 | 56.0 | 47.0

Proprietà meccaniche (tabella) Dimensione catena | Classe catena | Forza di misura (kN) | Forza di prova (kN) | Forza di rottura min. (kN) | Allungamento alla forza di prova max. (%) | Allungamento alla rottura min. (%) | Resistenza a fatica min. (cicli)
26x92 | C | 26 | 637 | 850 | 1.6 | 11 | 70,000
26x92 | C++ | 26 | 700 | 970 | 1.6 | 14 | 70,000
26x92 | D | 26 | 740 | 1060 | 1.4 | 11 | 90,000
30x108 | C | 35 | 848 | 1,130 | 1.6 | 11 | 70,000
30x108 | C++ | 35 | 950 | 1,280 | 1.6 | 14 | 70,000
30x108 | D | 35 | 990 | 1,400 | 1.4 | 11 | 90,000
34x126 | C | 45 | 1,090 | 1,450 | 1.6 | 11 | 70,000
34x126 | C++ | 45 | 1,200 | 1,650 | 1.6 | 14 | 70,000
34x126 | D | 45 | 1,270 | 1,800 | 1.4 | 11 | 90,000
38x126 / 38x137 / 38x146 | C | 57 | 1,360 | 1,820 | 1.6 | 11 | 70,000
38x126 / 38x137 / 38x146 | C++ | 57 | 1,500 | 2,040 | 1.6 | 14 | 70,000
38x126 / 38x137 / 38x146 | D | 57 | 1,590 | 2,270 | 1.4 | 11 | 90,000
42x146 / 42x152 | C | 69 | 1,660 | 2,220 | 1.6 | 11 | 70,000
42x146 / 42x152 | C++ | 69 | 1,800 | 2,500 | 1.6 | 14 | 70,000
42x146 / 42x152 | D | 69 | 1,940 | 2,770 | 1.4 | 11 | 90,000

Note I valori sono forniti con le tolleranze di fabbricazione indicate. Le catene sono disponibili nelle classi C, C++ e D con le relative forze di prova, di rottura e i cicli di resistenza a fatica specificati.
