Panoramica

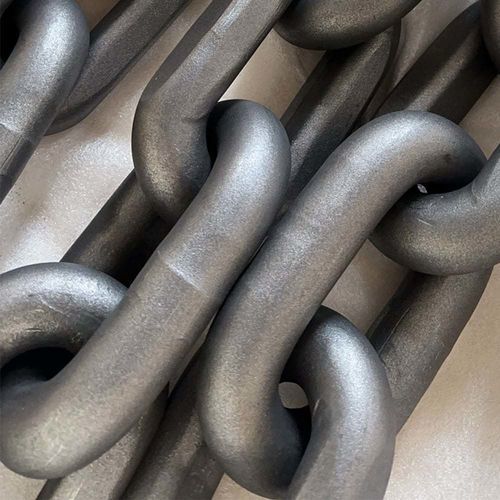

La catena a maglie tonde DIN 22252 è una catena pesante specificata per applicazioni minerarie e di trasporto bulk. Prodotta secondo specifiche normative, garantisce elevata resistenza alla trazione, resistenza all'usura e precisione dimensionale necessarie per nastri trasportatori e attrezzature di taglio in impianti minerari sotterranei e di superficie.

Introduzione
La catena a maglie tonde DIN 22252 (catena in acciaio a maglie tonde, catena per nastri trasportatori minerari) è fabbricata secondo la specifica DIN 22252. I materiali tipici includono acciai al carbonio e legati selezionati per resistenza alla trazione e tenuta a fatica. Le catene sono fornite in varie dimensioni e classi per soddisfare i requisiti dell'applicazione e per interfacciarsi con pignoni e accessori dei sistemi di trasmissione a catena.

Applicazione

• Convogliatori frontali corazzati (Armoured Face Conveyors, AFC)
• Caricatori a stadio su trave (Beam Stage Loaders, BSL)
• Macchine roadheader e attrezzature di taglio
• Aratri per carbone e gruppi ausiliari per macchine di taglio
• Altre macchine pesanti che richiedono catena mineraria a maglie tonde

Norme
Produzione secondo DIN 22252 o PN-G-46701 o GB/T-12718 o GOST 25996.

Materiali e trattamenti

• Materiali: acciaio al carbonio, acciaio ad alto tenore di carbonio, acciaio al manganese, 20MN2, 25mnV, 23MnNiCrMo54
• Trattamenti: trattamento termico, cementazione, annerimento, elettroforesi, sabbiatura

Dimensioni (righe selezionate)
Chain Size (d x p) | Diametro d (mm) | Passo P (mm) | b1 min. (mm) | b2 max. (mm) | Peso (kg/m)
14 x 50 | 14 ±0.4 | 50 ±0.5 | 17 | 48 | 4.0
18 x 64 | 18 ±0.5 | 64 ±0.5 | 21 | 60 | 6.6
19 x 64.5 | 19 ±0.6 | 64.5 ±0.6 | 22 | 63 | 7.4
22 x 86 | 22 ±0.7 | 86 ±0.9 | 26 | 73 | 9.5
24 x 86 | 24 ±0.7 | 86 ±0.9 | 28 | 79 | 11.6
24 x 87.5 | 24 ±0.7 | 87.5 ±0.9 | 28 | 79 | 11.5
26 x 92 | 26 ±0.8 | 92 ±0.9 | 30 | 85 | 13.7
30 x 108 | 30 ±0.9 | 108 ±1.1 | 34 | 97 | 18.0
34 x 126 | 34 ±1.0 | 126 ±1.3 | 38 | 110 | 22.7
38 x 126 | 38 ±1.1 | 126 ±1.4 | 42 | 121 | 30.1
38 x 137 | 38 ±1.1 | 137 ±1.4 | 42 | 121 | 29.0
42 x 137 | 42 ±1.1 | 137 ±1.4 | 48 | 137 | 36.9
42 x 146 | 42 ±1.1 | 146 ±1.5 | 48 | 137 | 36.0

Proprietà meccaniche (estratti)
La tabella delle proprietà meccaniche riporta forza di prova, carico minimo di rottura, allungamento a forza di prova e alla rottura, flessione e resistenza a fatica per ogni dimensione e grado. Estratti di esempio:
Chain Size | Grade | Test Force (kN) | Breaking Force min. (kN) | Elongation at test force max (%) | Elongation at breaking force min (%) | Deflection f min. (mm) | Fatigue Resistance (cycles)
14 x 50 | B | 150 | 190 | 1.4 | 14 | 14 | 50,000
14 x 50 | C | 200 | 250 | 1.6 | 14 | 14 | 70,000
14 x 50 | C++ | 200 | 280 | 1.6 | 18 | 14 | 90,000
18 x 64 | B | 260 | 320 | 1.4 | 14 | 18 | 50,000
18 x 64 | C | 330 | 410 | 1.6 | 14 | 18 | 70,000
18 x 64 | C++ | 330 | 460 | 1.6 | 18 | 14 | 90,000
22 x 86 | B | 380 | 490 | 1.4 | 14 | 22 | 50,000
22 x 86 | C | 490 | 610 | 1.6 | 14 | 22 | 70,000
22 x 86 | C++ | 490 | 680 | 1.6 | 18 | 14 | 90,000
26 x 92 | B | 540 | 670 | 1.4 | 14 | 26 | 50,000
26 x 92 | C | 640 | 850 | 1.6 | 14 | 26 | 70,000
26 x 92 | C++ | 700 | 960 | 1.6 | 18 | 16 | 90,000
30 x 108 | C | 850 | 1130 | 1.6 | 14 | 30 | 70,000
30 x 108 | C++ | 950 | 1280 | 1.6 | 18 | 30 | 90,000
34 x 126 | C | 1080 | 1450 | 1.6 | 14 | 34 | 70,000
34 x 126 | C++ | 1200 | 1650 | 1.6 | 18 | 34 | 90,000
38 x 126 / 38 x 137 | C | 1360 / 1500 | 1810 / 2040 | 1.6 | 18 | 38 | 70,000
38 x 126 / 38 x 137 | C++ | 1500 / 1700 | 2040 / 2270 | 1.9 | 16 | 38 | 90,000
42 x 137 / 42 x 146 | C | 1660 / 1800 | 2200 / 2500 | 1.6 | 18 | 42 | 70,000
42 x 137 / 42 x 146 | C++ | 1800 / 2070 | 2500 / 2770 | 1.9 | 16 | 42 | 90,000

Avvertenza
Coatings anticorrosione riducono le proprietà meccaniche; specificare rivestimento e grado al momento dell'ordine. Altre dimensioni e gradi speciali possono essere prodotti su richiesta del cliente.

Caratteristiche / specifiche tecniche

• Denominazione / Modello: DIN 22252
• Tipo di prodotto: Catena mineraria a maglie tonde / catena in acciaio a maglie tonde
• Norme: DIN 22252, PN-G-46701, GB/T-12718, GOST 25996
• Materiali: acciaio al carbonio, acciaio ad alto tenore di carbonio, acciaio al manganese, 20MN2, 25mnV, 23MnNiCrMo54
• Trattamenti: trattamento termico, cementazione, annerimento, elettroforesi, sabbiatura
• Applicazioni: convogliatori frontali corazzati, caricatori a stadio su trave, macchine roadheader, aratri per carbone, macchinari pesanti
• Tabelle di dimensioni e proprietà meccaniche disponibili per più misure (esempi sopra)
• Personalizzazione: altre dimensioni e gradi prodotti secondo le esigenze del cliente
