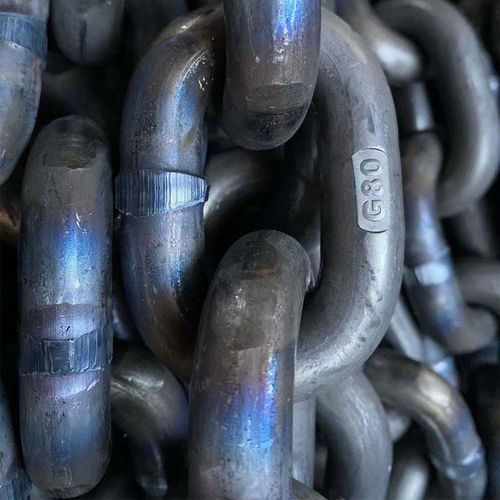

Catena di trasmissione

di trasmissione di potenzain acciaio altamente resistenterotonda

Panoramica del prodotto
Catena a maglie tonde resistente all'usura per nastri trasportatori industriali, sollevamento e trasmissioni ad alta portata. Marca: TOPONE CHAIN. Trattamenti termici disponibili: LTT (G90), QO (G60), C‑N (G40). Gamma di misure standard da 14 x 50 a 42 x 146 (d x P).

Trattamenti termici e proprietà meccaniche

• LTT (G90): bonifica a bassa temperatura sotto A1 per aumentare carico di rottura e durezza a scapito dell'allungamento. Durezza tipica ≈ 40–42 HRC (~390 HB). Allungamento ≈ 14%.
• QO (G60): tempra sola (sopra AC3) per aumentare la durezza complessiva; ridotto allungamento e perdita parziale di carico di rottura. Durezza tipica ≈ 45–47 HRC (~450 HB). Allungamento ≈ 10%.
• C‑N (G40): carbonitrurazione che crea un involucro superficiale duro (profondità fino a ~15% del diametro della catena) con elevata durezza di superficie (fino a ≈64 HRC / ~800 HV) e un nucleo più morbido; allungamento relativo del nucleo ≈ 1–3,5%.

Dimensioni e peso (misure selezionate)

• 14 x 50 — Diametro (d): 14 ±0,4 mm — Passo (P): 50 ±0,5 mm — Larghezza interna (b1 min.): 17 mm — Larghezza esterna (b2 max.): 48 mm — Peso: 4,0 kg/m
• 18 x 64 — d: 18 ±0,5 mm — P: 64 ±0,5 mm — b1 min.: 21 mm — b2 max.: 60 mm — Peso: 6,6 kg/m
• 19 x 64.5 — d: 19 ±0,6 mm — P: 64,5 ±0,6 mm — b1 min.: 22 mm — b2 max.: 63 mm — Peso: 7,4 kg/m
• 22 x 86 — d: 22 ±0,7 mm — P: 86 ±0,9 mm — b1 min.: 26 mm — b2 max.: 73 mm — Peso: 9,5 kg/m
• 24 x 86 — d: 24 ±0,7 mm — P: 86 ±0,9 mm — b1 min.: 28 mm — b2 max.: 79 mm — Peso: 11,6 kg/m
• 24 x 87.5 — d: 24 ±0,7 mm — P: 87,5 ±0,9 mm — b1 min.: 28 mm — b2 max.: 79 mm — Peso: 11,5 kg/m
• 26 x 92 — d: 26 ±0,8 mm — P: 92 ±0,9 mm — b1 min.: 30 mm — b2 max.: 85 mm — Peso: 13,7 kg/m
• 30 x 108 — d: 30 ±0,9 mm — P: 108 ±1,1 mm — b1 min.: 34 mm — b2 max.: 97 mm — Peso: 18,0 kg/m
• 34 x 126 — d: 34 ±1,0 mm — P: 126 ±1,3 mm — b1 min.: 38 mm — b2 max.: 110 mm — Peso: 22,7 kg/m
• 38 x 126 — d: 38 ±1,1 mm — P: 126 ±1,4 mm — b1 min.: 42 mm — b2 max.: 121 mm — Peso: 30,1 kg/m
• 38 x 137 — d: 38 ±1,1 mm — P: 137 ±1,4 mm — b1 min.: 42 mm — b2 max.: 121 mm — Peso: 29,0 kg/m
• 42 x 137 — d: 42 ±1,1 mm — P: 137 ±1,4 mm — b1 min.: 48 mm — b2 max.: 137 mm — Peso: 36,9 kg/m
• 42 x 146 — d: 42 ±1,1 mm — P: 146 ±1,5 mm — b1 min.: 48 mm — b2 max.: 137 mm — Peso: 36,0 kg/m

Forze di prova e forza minima di rottura per misura (kN)

• 14 x 50 — LTT G90: Prova 175 kN — Rottura 277 kN; QO G60: Prova 125 kN — Rottura 185 kN; C‑N G40: Prova 75 kN — Rottura 123 kN
• 18 x 64 — LTT G90: Prova 288 kN — Rottura 458 kN; QO G60: Prova 190 kN — Rottura 305 kN; C‑N G40: Prova 125 kN — Rottura 205 kN
• 19 x 64.5 — LTT G90: Prova 319 kN — Rottura 510 kN; QO G60: Prova 213 kN — Rottura 340 kN; C‑N G40: Prova 143 kN — Rottura 227 kN
• 22 x 86 — LTT G90: Prova 425 kN — Rottura 684 kN; QO G60: Prova 285 kN — Rottura 456 kN; C‑N G40: Prova 190 kN — Rottura 304 kN
• 24 x 86 / 24 x 87.5 — LTT G90: Prova 500 kN — Rottura 814 kN; QO G60: Prova 340 kN — Rottura 540 kN; C‑N G40: Prova 225 kN — Rottura 362 kN
• 26 x 92 — LTT G90: Prova 595 kN — Rottura 955 kN; QO G60: Prova 400 kN — Rottura 637 kN; C‑N G40: Prova 265 kN — Rottura 425 kN
• 30 x 108 — LTT G90: Prova 793 kN — Rottura 1270 kN; QO G60: Prova 525 kN — Rottura 848 kN; C‑N G40: Prova 350 kN — Rottura 565 kN
• 34 x 126 — LTT G90: Prova 1020 kN — Rottura 1635 kN; QO G60: Prova 680 kN — Rottura 1089 kN; C‑N G40: Prova 450 kN — Rottura 725 kN
• 38 x 126 / 38 x 137 — LTT G90: Prova 1275 kN — Rottura 2040 kN; QO G60: Prova 850 kN — Rottura 1360 kN; C‑N G40: Prova 565 kN — Rottura 906 kN
• 42 x 137 / 42 x 146 — LTT G90: Prova 1550 kN — Rottura 2495 kN; QO G60: Prova 1038 kN — Rottura 1662 kN; C‑N G40: Prova 693 kN — Rottura 1108 kN

Caratteristiche / Specifiche tecniche

• Prodotto: Catena a maglie tonde resistente all'usura
• Marca: TOPONE CHAIN
• Trattamenti/tipi disponibili: LTT (G90), QO (G60), C‑N (G40)
• Durezze esempi: LTT ≈ 40–42 HRC (~390 HB); QO ≈ 45–47 HRC (~450 HB); C‑N superficie fino a ≈64 HRC (~800 HV)
• Allungamenti esempi: LTT ≈ 14%; QO ≈ 10%; C‑N allungamento relativo del nucleo ≈ 1–3,5%
• Profondità dello strato carbonitrurato: fino a ~15% del diametro della catena
• Gamma di misure: da 14 x 50 a 42 x 146 (varie combinazioni d x P)
• Forze di prova e forze minime di rottura per misura: vedi sezione Forze di prova sopra
• Pesi per metro forniti per ogni misura: vedi sezione Dimensioni e peso sopra
