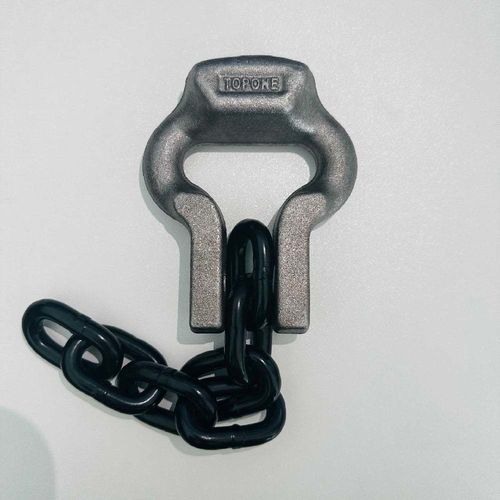

Maglia per catena doppia DIN 22253 Open Link
per catene di trasporto

Maglia per catena doppia - DIN 22253 Open Link - Xintai Taida Mirso Co., LTD - per catene di trasporto
Maglia per catena doppia - DIN 22253 Open Link - Xintai Taida Mirso Co., LTD - per catene di trasporto
Maglia per catena doppia - DIN 22253 Open Link - Xintai Taida Mirso Co., LTD - per catene di trasporto - immagine - 2
Maglia per catena doppia - DIN 22253 Open Link - Xintai Taida Mirso Co., LTD - per catene di trasporto - immagine - 3
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Xintai Taida Mirso Co., LTD

Caratteristiche

Struttura
doppia
Applicazioni prodotto
per catene di trasporto

Descrizione

Descrizione breve
Maglie per catena mineraria, note anche come giunti di collegamento aperti, fabbricate secondo DIN 22253, PN-G-46696 e MT/T71-1997. Progettate per miniere sotterranee e nastri raschiatori. Disponibili con fori singoli o doppi e nelle dimensioni nominali da 14x50 a 30x108.

Introduzione
Connettori esterni per catene DIN 22253.

Dimensioni (tabella)
Colonne: Misura (mm) | a (mm) | t (mm) | c (mm) | b (mm) | e (mm) | l1 (mm) | m (mm) | n (mm) | p (mm) | f (mm) | g (mm)
14x50 | 15 (+0.7/-0.5) | 50 (+0.8/-0.3) | 79 ±1 | 17 +0.5 | 78 | 17.5 (+1/0) | 15 | 32 | 17 | 51 | 29
18x64 | 19 (+1.0/-0.5) | 64 (+0.9/-0.3) | 101 ±1 | 21 +0.5 | 100 | 20.5 (+1/0) | 19 | 43 | 37 | 55 | 40
19x64.5 | 20 (+1.0/-0.5) | 64.5 (+0.9/-0.3) | 105 ±1 | 21 +0.5 | 100 | 20.5 (+1/0) | 20 | 43 | 20 | 55 | 41
22x86 | 23 (+1.0/-0.5) | 86 (+1.3/-0.4) | 132 ±2 | 25 +1.0 | 133 | 24.5 (+1/0) | 23 | 52 | 44 | 75 | 46
24x86 | 25 (+1.0/-0.5) | 86 (+1.3/-0.4) | 136 ±2 | 25 +1.0 | 133 | 26 (+1/0) | 25 | 53 | 44 | 78 | 55
26x92 | 27 (+1.0/-0.5) | 92 (+1.4/-0.5) | 146 ±2 | 28 +1.0 | 141 | 28 (+1.5/0) | 27 | 58 | 44 | 85 | 56
30x108 | 32 (+1.0/-0.5) | 108 (+1.6/-0.5) | 172 ±2 | 31 +1.0 | 159 | 32 (+1.5/0) | 32 | 70 | 44 | 100 | 59

Proprietà meccaniche (tabella)
Colonne: Misura (mm) | Forza di prova Grado B (kN) | Forza di prova Grado C (kN) | Forza di prova DIN22253 (kN) | Forza di rottura Grado B (kN) | Forza di rottura Grado C (kN) | Forza di rottura DIN22253 (kN)
14x50 | 135 | 180 | 185 | 170 | 225 | 212
18x64 | 230 | 300 | 305 | 290 | 370 | 351
19x64.5 | 26 | 325 | 340 | 325 | 405 | 391
22x86 | / | 440 | 456 | 550 | 525 | 550
24x86 | 410 | 490 | 507 | 510 | 650 | 588
26x92 | / | / | / | 595 | / | 690
30x108 | / | / | 750 | / | / | 869

Norme
DIN 22253
PN-G-46696
MT/T71-1997

Caratteristiche / specifiche tecniche
  • Tipo di prodotto: Maglie per catena mineraria / giunti di collegamento aperti.
  • Norme applicabili: DIN 22253, PN-G-46696, MT/T71-1997.
  • Applicazioni principali: miniere sotterranee, nastri raschiatori.
  • Personalizzazione: disponibile con fori doppi o fori singoli.
  • Dimensioni nominali disponibili (esempi nelle tabelle): 14x50, 18x64, 19x64.5, 22x86, 24x86, 26x92, 30x108.
  • Le tolleranze dimensionali dettagliate e le forze di prova/rottura meccaniche sono fornite per ogni misura nelle tabelle sopra.
