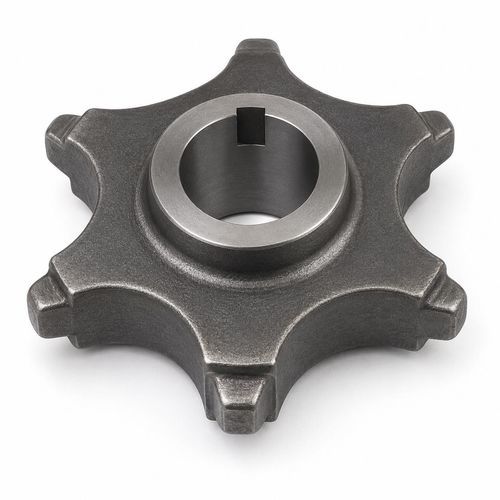

Pignone per catene

a dentatura dirittasegmentatoin ghisa

Descrizione del prodotto
Ruote dentate progettate per innestarsi con catene in acciaio tondo DIN 764 e TOPONE LH in sistemi di raschiatura, trasportatori e trazione. Disponibili in versione monoblocco o in due metà assemblate con viti trasversali per facilitare lo smontaggio. Materiali disponibili: ghisa sferoidale GS-800, acciaio legato NiCrMo cementato (per raschiatori e nastri), e acciaio legato temprato e rinvenuto (per nastri di trazione e applicazioni pesanti). Il catalogo copre misure di catena da 10×35 mm a 22×86 mm e tipicamente 6–10 denti.

Applicazioni

• Innesto con catene tonde DIN 764 e TOPONE LH (CICSA LH)
• Sistemi di raschiatura e trasportatori a trascinamento
• Trasportatori di trazione e ruote motrici
• Soluzioni modulari: ruote complete o segmenti dentati per riparazioni e personalizzazioni

Parametri tecnici (selezione)

• 10x35 DIN 764 | dp (mm): 136 | de (mm): 140 | dm (mm): 70 | sm (mm): 60 | Foro massimo consigliato Ø (mm): 45 | Numero denti: 6 | Massa (kg ≅): 2.1
• 10x35 DIN 764 | dp (mm): 157 | de (mm): 163 | dm (mm): 100 | sm (mm): 55 | Foro massimo consigliato Ø (mm): 60 | Numero denti: 7 | Massa (kg ≅): 2.8
• 13x45 DIN 764 | dp (mm): 231 | de (mm): 250 | dm (mm): 170 | sm (mm): 70 | Foro massimo consigliato Ø (mm): 80 | Numero denti: 8 | Massa (kg ≅): 13
• 14x50 LH | dp (mm): 256 | de (mm): 275 | dm (mm): 115 | sm (mm): 130 | Foro massimo consigliato Ø (mm): 70 | Numero denti: 8 | Massa (kg ≅): 10 (2)
• 16x56 DIN 764 | dp (mm): 217 | de (mm): 229 | dm (mm): 130 | sm (mm): 100 | Foro massimo consigliato Ø (mm): 80 | Numero denti: 6 | Massa (kg ≅): 11.5
• 16x56 DIN 764 | dp (mm): 287 | de (mm): 302 | dm (mm): 170 | sm (mm): 70 | Foro massimo consigliato Ø (mm): 100 | Numero denti: 8 | Massa (kg ≅): 18
• 16x64 LH | dp (mm): 248 | de (mm): 264 | dm (mm): 140 | sm (mm): 80 | Foro massimo consigliato Ø (mm): 85 | Numero denti: 6 | Massa (kg ≅): 12.5
• 16x64 LH | dp (mm): 328 | de (mm): 344 | dm (mm): 170 | sm (mm): 80 | Foro massimo consigliato Ø (mm): 100 | Numero denti: 8 | Massa (kg ≅): 22
• 18x63 DIN 764 | dp (mm): 363 | de (mm): 379 | dm (mm): 170 | sm (mm): 80 | Foro massimo consigliato Ø (mm): 100 | Numero denti: 9 | Massa (kg ≅): 38
• 22x86 LH | dp (mm): 550 | de (mm): 585 | dm (mm): 230 | sm (mm): 160 | Foro massimo consigliato Ø (mm): – | Numero denti: 10 | Massa (kg ≅): 24 (2)

Normative e imballaggio
MOQ: 1 pezzo. Imballaggio: cartone + pallet in acciaio. Progettate per catene tonde DIN 764 e TOPONE LH; disponibili in versione monoblocco o in due metà assemblate con viti trasversali. La selezione dei materiali e dei trattamenti termici è specificata in funzione dell'applicazione (raschiatori, trasportatori, sistemi di trazione). I controlli dimensionali e dei materiali sono effettuati in base al modello di catalogo selezionato.

Specifiche chiave

• Nome prodotto: Toothed Wheels
• Brand: TOPONE CHAIN
• Catene compatibili: DIN 764 e TOPONE LH (CICSA LH)
• Costruzione: monoblocco o due metà assemblate con viti trasversali
• Opzioni materiali: GS-800 ghisa sferoidale; NiCrMo acciaio legato cementato; acciaio legato temprato e rinvenuto
• Copertura catalogo: 10×35 mm a 22×86 mm
• Numero denti: generalmente 6–10 a seconda del modello
• Gamma prodotto: ruote dentate complete e segmenti dentati individuali
• MOQ: 1 pezzo
• Imballaggio: Cartone + Pallet in acciaio
• Parametri: dp, de, dm, sm, foro massimo consigliato Ø, numero denti, massa approssimativa (kg)
