Ruota monoblocco

in acciaio al carboniolisciaper cartoni

Panoramica del prodotto

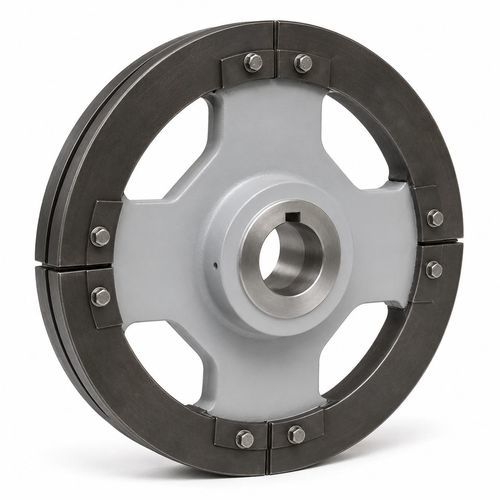

Le ruote a segmenti lisce sono progettate per elevatori a tazze e nastri trasportatori che impiegano catene in acciaio rotondo DIN 764, DIN 766 o CICSA LH. Sono compatibili anche con perni DIN 5699 e DIN 745, attacchi secchio ATS e attacchi raschiatori ALH/BLH. I segmenti di rotolamento piani sostituibili sono in acciaio C45 e sottoposti a tempra per induzione per aumentare la resistenza all'usura. Il mozzo in acciaio saldato dispone di aperture di scarico del materiale per evitare accumuli di polvere. La boccola è lavorata a macchina in base alle dimensioni dell'albero e può includere una chiavetta o essere predisposta per un dispositivo di bloccaggio senza chiavetta. La costruzione segmentata consente la sostituzione dei soli segmenti usurati senza cambiare l'intera ruota.

Introduzione
Queste ruote a segmenti lisce forniscono supporto e guida della catena negli elevatori a tazze e nei trasportatori di materiali sfusi. La superficie di rotolamento liscia (senza denti) è adatta a catene in acciaio rotondo, perni di secchio e attacchi raschiatori che scorrono sul bordo. I segmenti sostituibili montati su un mozzo saldato riducono i costi di manutenzione e i tempi di fermo permettendo il rinnovo parziale della superficie di rotolamento.

Le aperture nel mozzo permettono lo scarico di polvere e materiale sciolto anziché l'accumulo attorno alla ruota, favorendo un movimento catena stabile durante la movimentazione di polveri, ceneri, cereali, minerali e altri materiali sfusi.

La boccola dell'albero è lavorata in base ai requisiti di installazione e la ruota può utilizzare un collegamento con chiavetta o un dispositivo di bloccaggio senza chiavetta. I diametri nominali standard a catalogo vanno da 450 a 800 mm e i diametri di catena standard coprono 13–26 mm; altri diametri disponibili su richiesta.

Parametri (tabella)
Code | Diametro nominale D (mm) | Diametro primitivo Dp (mm) | Diametro catena DIN 764 / DIN 766 (mm) | Diametro catena TOPONE LH (mm) | D1 (mm) | A (mm) | C (mm) | E (mm) | Massa per ruota (kg ≅)
450/13 | 450 | 453 | 13 | – | 440 | 20 | 60 | 120 | 100
450/14 | 450 | 454 | – | 14 | 440 | 20 | 60 | 120 | 100
450/16 | 450 | 456 | 16 | – | 440 | 22 | 62 | 120 | 100
460/16 | 460 | 461 | 16 | – | 445 | 22 | 62 | 120 | 100
500/13 | 500 | 503 | 13 | – | 490 | 20 | 60 | 120 | 110
500/14 | 500 | 504 | – | 14 | 490 | 20 | 60 | 120 | 110
500/16 | 500 | 506 | 16 | – | 490 | 22 | 62 | 120 | 110
500/18 | 500 | 508 | 18 | – | 490 | 25 | 65 | 120 | 110
540/13 | 540 | 543 | 13 | – | 530 | 20 | 60 | 120 | 120
540/16 | 540 | 546 | 16 | 16 | 530 | 22 | 62 | 120 | 120
560/16 | 560 | 561 | 16 | 16 | 545 | 22 | 62 | 120 | 130
600/16 | 600 | 601 | 16 | 16 | 585 | 22 | 62 | 130 | 140
630/16 | 630 | 631 | 16 | 16 | 615 | 22 | 62 | 130 | 145
630/18 | 630 | 633 | 18 | – | 615 | 25 | 75 | 130 | 155
630/19 | 630 | 634 | – | 19 | 615 | 25 | 75 | 130 | 155
630/20 | 630 | 635 | 20 | – | 615 | 25 | 75 | 130 | 155
630/22 | 630 | 632 | – | 22 | 610 | 28 | 78 | 130 | 160
650/16 | 650 | 651 | 16 | 16 | 635 | 22 | 62 | 140 | 150
650/18 | 650 | 653 | 18 | – | 635 | 25 | 75 | 140 | 170
650/19 | 650 | 654 | – | 19 | 635 | 25 | 75 | 140 | 170
650/22 | 650 | 657 | – | 22 | 635 | 27 | 77 | 140 | 175
700/19 | 700 | 704 | – | 19 | 685 | 25 | 75 | 150 | 200
700/22 | 700 | 702 | – | 22 | 680 | 28 | 78 | 150 | 200
700/26 | 700 | 706 | 26 | 26 | 680 | 32 | 92 | 150 | 210
800/22 | 800 | 802 | – | 22 | 780 | 28 | 78 | 150 | 240
800/23 | 800 | 803 | 23 | – | 780 | 30 | 80 | 150 | 240
800/26 | 800 | 801 | 26 | 26 | 775 | 32 | 92 | 150 | 250

Standard

• Nome: Ruote a segmenti lisce
• MOQ: 1 pezzo
• Imballo: Cartone + pallet in acciaio
• Standard di produzione: Realizzate per adattarsi a catene in acciaio rotondo secondo DIN 764 e DIN 766, perni secondo DIN 5699 e DIN 745, o catene TOPONE LH con attacchi secchio ATS e attacchi raschiatori ALH/BLH. Segmenti piani sostituibili in acciaio C45 indurito per induzione. Mozzo saldato con aperture di scarico.
• Standard di prova: Non specificati in catalogo; dimensioni della ruota, compatibilità della catena e requisiti di lavorazione della boccola devono essere confermati in base al modello di catalogo selezionato e alle specifiche del cliente.
• Standard di applicazione: Adatto per elevatori a tazze e trasportatori che utilizzano catene rotonde DIN 764, DIN 766 o CICSA LH. Compatibile con perni DIN 5699 e DIN 745, attacchi secchio ATS e attacchi raschiatori ALH/BLH.
• Standard di manutenzione: I segmenti di rotolamento sono rimovibili e sostituibili; ispezionare i segmenti e le superfici di contatto catena durante la manutenzione programmata e sostituire i segmenti usurati con componenti corrispondenti.

Caratteristiche / specifiche tecniche

• Segmenti piani sostituibili: acciaio C45 con indurimento per induzione per migliorare la resistenza all'usura.
• Mozzo: mozzo in acciaio saldato con aperture di scarico del materiale per prevenire accumuli di polvere e materiale libero.
• Boccola: lavorata secondo le dimensioni dell'albero; può includere chiavetta o essere predisposta per un dispositivo di bloccaggio senza chiavetta.
• Compatibilità: progettata per catene rotonde DIN 764 / DIN 766 / CICSA LH; compatibile con perni DIN 5699 e DIN 745; attacchi secchio ATS; attacchi raschiatori ALH/BLH.
• Costruzione: design segmentato che consente la sostituzione delle sezioni di rotolamento usurate senza sostituire l'intera ruota.
• Diametri nominali standard (catalogo): 450 mm a 800 mm. Diametri catena standard coperti: 13 mm a 26 mm. Altri diametri disponibili su richiesta.
• Esempi tipici di dimensioni D1 (foro esterno / mozzo) e massa riportati nella tabella dei parametri; massa per ruota approssimativamente da 100 kg a 250 kg a seconda del modello.
• Imballo: Cartone + pallet in acciaio.
