Pignone per catene

a dentatura dirittaad alberoper catene di trasporto

Panoramica del prodotto

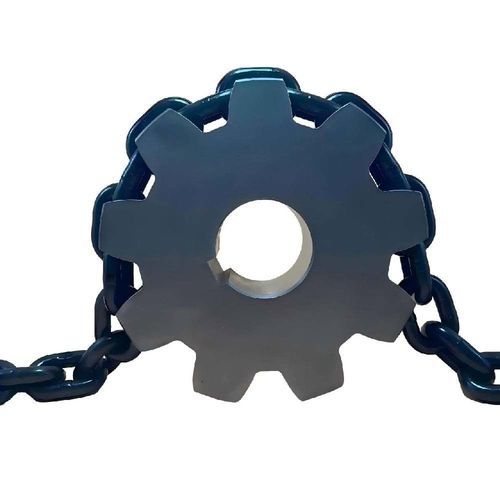

Il pignone di trasmissione per catena a maglie tonde TOPONE Chain trasferisce la coppia dall'albero motore a una catena in acciaio a maglie tonde calibrata, impiegata nei sistemi di trasporto minerario pesante. La geometria alternata denti-tasche consente le diverse orientazioni dei maglie successive, mentre le radici dentate profilate e le tasche della catena distribuiscono il contatto sulla superficie del maglia.

Introduzione
Gli azionamenti dei trasportatori minerari sono soggetti a elevate tensioni, urti ripetuti, abrasione e articolazione continua. Un profilo dentato non corretto concentra le pressioni, ostacola la sede delle maglie e accelera l'usura. Questo pignone utilizza denti e tasche formati per alloggiare ogni maglia tonda e permettere la rotazione della maglia successiva durante l'avvolgimento della catena.

Parametri (simboli del disegno tecnico)

• B — Posizione della sezione
• D₀ — Diametro primitivo del pignone
• Dₑ — Diametro esterno del pignone
• D₁ — Diametro del cerchio delle maglie in appoggio
• l — Larghezza della gola della maglia in appoggio
• R₁ — Raggio dell'arco del profilo del dente
• R₂ — Raggio dell'arco della radice del dente
• R₃ — Raggio dell'arco del piano della tasca della catena
• R₄ — Raggio dell'arco della gola della maglia in appoggio
• R₅ — Raggio dell'arco della radice del dente corto
• H — Distanza dal centro del pignone al piano inferiore della tasca della catena
• L — Lunghezza della tasca della catena
• W — Spessore del dente corto
• A — Distanza tra i centri delle tasche della catena
• θ — Posizione angolare di denti e tasche

Informazioni richieste per la selezione

• Tipo di catena — Catena mineraria a maglie tonde in acciaio
• Dimensioni della catena — Diametro nominale × passo
• Dimensioni della maglia — Larghezza interna, larghezza esterna e lunghezza della maglia
• Norma della catena — Norma nazionale o internazionale richiesta
• Condizione della catena — Catena nuova o catena usurata esistente
• Numero di denti — Numero di denti confermato
• Foro (bore) — Diametro foro albero finito
• Chiavetta — Larghezza, profondità e posizione
• Larghezza del pignone — Larghezza assiale richiesta
• Informazioni di trasmissione — Potenza, coppia, velocità e direzione di rotazione
• Configurazione del nastro trasportatore — Catena singola, catena centrale o configurazione multi-catena
• Condizioni operative — Materiale movimentato, urti, abrasione e ambiente di lavoro
• Materiali di riferimento — Campione di catena, pignone esistente o disegno approvato

Materiale e trattamento termico

• Grado del materiale di base da definire nella specifica d'ordine.
• Processo di fabbricazione: forgiato, fuso o lavorato come specificato.
• Proprietà meccaniche globali da confermare per ordine.
• Requisiti di indurimento superficiale per denti e tasche da specificare.
• Profondità di indurimento effettiva e durezza superficie/nucleo dei denti da definire.
• Scarto di lavorazione consentito da concordare.
• Finitura superficiale e protezione dalla corrosione da specificare.
• Non viene pubblicato alcun grado di materiale né valore di durezza finché il produttore non li conferma.

Produzione e controllo

• Il profilo del dente deve seguire il disegno tecnico approvato e corrispondere alle dimensioni della catena calibrata.
• Ispezioni possibili: revisione del certificato materiale, controllo del foro e della chiavetta, verifica del diametro primitivo e del diametro esterno, controllo del numero di denti.
• Misurazione del profilo dei denti e delle tasche, controllo della distanza tra i centri delle tasche, misurazione della larghezza del pignone.
• Verifica dei raggi delle radici dei denti e delle tasche, controllo della concentricità e del gioco radiale.
• Prova di accoppiamento con catena corrispondente o calibro di controllo, ispezione visiva delle superfici lavorate.
• Verifica della durezza e della profondità di indurimento quando specificata; prove con particelle magnetiche o ultrasuoni se richieste.

Norme e ordine

• Nome: Mining Round Link Chain Drive Sprocket
• Marca: TOPONE Chain
• Riferimento modello: Mining Round Link Chain Drive Sprocket
• MOQ: 1 pezzo
• Imballo: Cartone + pallet in acciaio
• Standard di produzione: Prodotto secondo il disegno pignone approvato, le dimensioni della catena corrispondenti e la specifica confermata di materiale/trattamento termico. Il passo dei denti, la geometria delle tasche, il foro, la chiavetta, la larghezza e i raggi di profilo devono corrispondere all'ordine tecnico.
• Standard di test: Piano di ispezione confermato con l'ordine; può includere verifica del materiale, misure dimensionali, test di accoppiamento catena, test di durezza e esami non distruttivi.
• Standard di applicazione: L'interfaccia può essere progettata per catene in acciaio a maglie tonde secondo norme quali DIN 22252:2012 e ISO 610:1990 (da confermare).
• Guida alla manutenzione: Ispezionare i denti del pignone, le tasche della catena, le radici dei denti, il foro e la chiavetta durante la manutenzione programmata; monitorare l'ampliamento delle tasche, le crepe, le deformazioni e la seduta delle maglie; confrontare l'incremento del passo della catena e l'usura delle tasche del pignone.

Applicazioni

• Trasportatori a catena sotterranei
• Trasportatori a faccia corazzata
• Stage loaders
• Sistemi di azionamento per trasportatori a raschiatore
• Sistemi a catena per aratro del carbone
• Attrezzature per il trasporto di materiali minerari pesanti
• Sostituzione degli azionamenti per sistemi a catena a maglie tonde calibrate

Specifiche tecniche

• Nome commerciale: Mining Round Link Chain Drive Sprocket
• Marca: TOPONE Chain
• Riferimento modello: Mining Round Link Chain Drive Sprocket
• MOQ: 1 pezzo
• Imballo: Cartone + pallet in acciaio
• Grado del materiale, trattamento termico, durezza, numero di denti, dimensione del foro, dimensioni della chiavetta, diametro primitivo, diametro esterno, larghezza del pignone e altri parametri numerici: da confermare con l'acquirente e specificare nell'ordine.
• Progettato per corrispondere alle dimensioni della catena mineraria a maglie tonde calibrata e all'interfaccia asse/trasmissione confermata.
