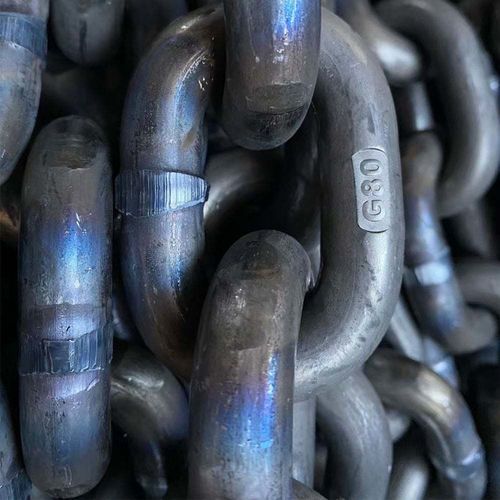

Catena di trasmissione

di acciaioin Nebulite®rotonda

Panoramica
La Catena a maglie rotonde resistente all'usura è una catena per applicazioni minerarie/industriali progettata per offrire una maggiore resistenza all'usura e prestazioni meccaniche calibrate. È disponibile con tre opzioni di trattamento superficiale/termico per adattarsi alle esigenze applicative: rinvenimento a bassa temperatura (LTT), sola tempra (QO) e carbonitrurazione (C‑N).

Tipi di catene resistenti all'usura

• LTT (Rinvenimento a bassa temperatura) — G90: rinvenimento al di sotto della temperatura A1 per aumentare il carico di rottura e mantenere una durezza moderata pur conservando maggiore allungamento. Durezza: 40–42 HRC (~390 HB). Allungamento: ~14 %.
• QO (Sola tempra) — G60: tempra senza rinvenimento (temperatura superiore ad AC3) per incrementare la durezza superficiale con riduzione dell'allungamento e una lieve diminuzione del carico di rottura. Durezza: 45–47 HRC (~450 HB). Allungamento: ~10 %.
• C‑N (Carbonitrurazione) — G40: la carbonitrurazione produce uno strato superficiale duro (profondità fino a ~15 % del diametro della catena) con durezza superficiale fino a ~64 HRC (~800 HV) e un nucleo più duttile che conserva un allungamento relativo di ~1–3,5 %.

Tabella: dimensioni della catena (d x p) e pesi
Intestazione: Dimensione catena d x p (mm) | Diametro d (mm) | Passo P (mm) | Larghezza interna b1 min. (mm) | Larghezza esterna b2 max. (mm) | Peso (kg/m)
14 x 50 | d = 14 ±0.4 | P = 50 ±0.5 | b1 = 17 | b2 = 48 | 4.0
18 x 64 | d = 18 ±0.5 | P = 64 ±0.5 | b1 = 21 | b2 = 60 | 6.6
19 x 64.5 | d = 19 ±0.6 | P = 64.5 ±0.6 | b1 = 22 | b2 = 63 | 7.4
22 x 86 | d = 22 ±0.7 | P = 86 ±0.9 | b1 = 26 | b2 = 73 | 9.5
24 x 86 | d = 24 ±0.7 | P = 86 ±0.9 | b1 = 28 | b2 = 79 | 11.6
24 x 87.5 | d = 24 ±0.7 | P = 87.5 ±0.9 | b1 = 28 | b2 = 79 | 11.5
26 x 92 | d = 26 ±0.8 | P = 92 ±0.9 | b1 = 30 | b2 = 85 | 13.7
30 x 108 | d = 30 ±0.9 | P = 108 ±1.1 | b1 = 34 | b2 = 97 | 18.0
34 x 126 | d = 34 ±1.0 | P = 126 ±1.3 | b1 = 38 | b2 = 110 | 22.7
38 x 126 | d = 38 ±1.1 | P = 126 ±1.4 | b1 = 42 | b2 = 121 | 30.1
38 x 137 | d = 38 ±1.1 | P = 137 ±1.4 | b1 = 42 | b2 = 137 | 29.0
42 x 137 | d = 42 ±1.1 | P = 137 ±1.4 | b1 = 48 | b2 = 137 | 36.9
42 x 146 | d = 42 ±1.1 | P = 146 ±1.5 | b1 = 48 | b2 = 137 | 36.0

Tabella: parametri per dimensione catena, trattamento, grado, forza di prova (kN) e forza minima di rottura (kN)
Intestazione: Dimensione catena | Trattamento | Grado catena | Forza di prova (kN) | Forza minima di rottura (kN)
14 x 50 | LTT | G90 | 175 | 277
14 x 50 | QO | G60 | 125 | 185
14 x 50 | C‑N | G40 | 75 | 123
18 x 64 | LTT | G90 | 288 | 458
18 x 64 | QO | G60 | 190 | 305
18 x 64 | C‑N | G40 | 125 | 205
19 x 64.5 | LTT | G90 | 319 | 510
19 x 64.5 | QO | G60 | 213 | 340
19 x 64.5 | C‑N | G40 | 143 | 227
22 x 86 | LTT | G90 | 425 | 684
22 x 86 | QO | G60 | 285 | 456
22 x 86 | C‑N | G40 | 190 | 304
24 x 86 / 24 x 87.5 | LTT | G90 | 500 | 814
24 x 86 / 24 x 87.5 | QO | G60 | 340 | 540
24 x 86 / 24 x 87.5 | C‑N | G40 | 225 | 362
26 x 92 | LTT | G90 | 595 | 955
26 x 92 | QO | G60 | 400 | 637
26 x 92 | C‑N | G40 | 265 | 425
30 x 108 | LTT | G90 | 793 | 1270
30 x 108 | QO | G60 | 525 | 848
30 x 108 | C‑N | G40 | 350 | 565
34 x 126 | LTT | G90 | 1020 | 1635
34 x 126 | QO | G60 | 680 | 1089
34 x 126 | C‑N | G40 | 450 | 725
38 x 126 / 38 x 137 | LTT | G90 | 1275 | 2040
38 x 126 / 38 x 137 | QO | G60 | 850 | 1360
38 x 126 / 38 x 137 | C‑N | G40 | 565 | 906
42 x 137 / 42 x 146 | LTT | G90 | 1550 | 2495
42 x 137 / 42 x 146 | QO | G60 | 1038 | 1662
42 x 137 / 42 x 146 | C‑N | G40 | 693 | 1108

Note
La durezza superficiale e le proprietà meccaniche variano in base al trattamento: LTT privilegia un carico di rottura maggiore con durezza moderata e maggiore allungamento; QO fornisce maggiore durezza con allungamento ridotto; C‑N produce uno strato superficiale duro e un nucleo più duttile. La profondità dello strato carbonitrurato può raggiungere circa il 15 % del diametro della catena.

Caratteristiche / Specifiche tecniche

• Nome prodotto: Catena a maglie rotonde resistente all'usura
• Marca: TOPONE CHAIN
• Trattamenti disponibili: LTT (G90), QO (G60), C‑N (G40)
• Durezza LTT: ~40–42 HRC (≈390 HB); allungamento ~14 %
• Durezza QO: ~45–47 HRC (≈450 HB); allungamento ~10 %
• Durezza superficiale C‑N: fino a ~64 HRC (≈800 HV); allungamento del nucleo ~1–3,5 %; profondità carbonitrurata fino a ~15 % del diametro della catena
• Disponibili più dimensioni di catena (d x p) con tolleranze specificate e pesi associati (vedere tabella dimensioni sopra)
• Forza di prova e forza minima di rottura fornite per dimensione e trattamento (vedere tabella parametri sopra)
