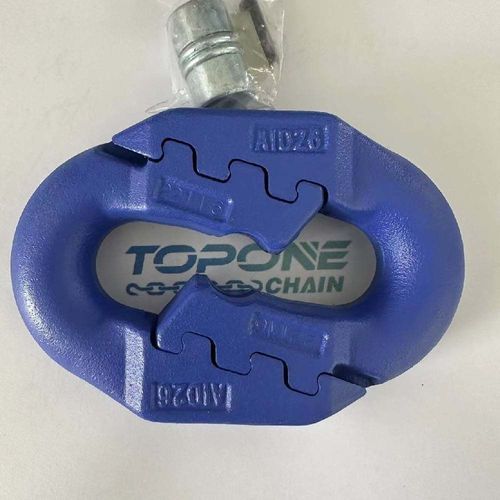

Maglia di connessione per catene

Panoramica
Ganci di collegamento prodotti in conformità a DIN 22258-1, MT-T99 e alle norme industriali pertinenti. Progettati per collegare catene ad anello circolare (utilizzabili anche come anelli trasversali o verticali) e catene compatte minerarie (impiegate come anelli trasversali). I test di qualificazione sono eseguiti con carichi di prova pari al 75%–90% della forza di rottura.

Applicazioni

• Collegamento di catene ad anello circolare; può funzionare come anelli trasversali o verticali
• Collegamento di catene compatte minerarie (come anelli trasversali)
• Altre configurazioni di collegamento soggette ad accordo con TOPONE CHAIN

Dimensioni (mm)

• 22x86 — d=22, p=86, b1=24 (min), b2=85 (max), c=28, L=132, r=34, Peso=1,3 kg
• 26x92 — d=26, p=92, b1=29, b2=99, c=33, L=146, r=40, Peso=2,0 kg
• 30x108 — d=30, p=108, b1=33, b2=109, c=36, L=170, r=46, Peso=3,0 kg
• 34x126 — d=34, p=126, b1=36, b2=121, c=41, L=196, r=52, Peso=4,3 kg
• 38x126 — d=38, p=126, b1=40, b2=137, c=46, L=204, r=59, Peso=5,4 kg
• 38x137 — d=38, p=137, b1=40, b2=134, c=46, L=215, r=59, Peso=5,8 kg

Proprietà meccaniche

• 22x86 — Forza di prova: 456 kN, Forza di rottura: 540 kN, Resistenza a fatica (cicli): 50.000
• 26x92 — Forza di prova: 637 kN, Forza di rottura: 754 kN, Resistenza a fatica (cicli): 80.000
• 30x108 — Forza di prova: 848 kN, Forza di rottura: 1000 kN, Resistenza a fatica (cicli): 80.000
• 34x126 — Forza di prova: 1090 kN, Forza di rottura: 1290 kN, Resistenza a fatica (cicli): 80.000
• 38x126 — Forza di prova: 1360 kN, Forza di rottura: 1610 kN, Resistenza a fatica (cicli): 80.000
• 38x137 — Forza di prova: 1360 kN, Forza di rottura: 1610 kN, Resistenza a fatica (cicli): 80.000

Qualità e collaudi

• Produzione e test conformi a DIN 22258-1 e MT-T99 ove applicabile
• I test di qualificazione utilizzano carichi di prova pari al 75%–90% della forza di rottura
• Valori di resistenza a fatica forniti per taglia

Personalizzazione

• I ganci di collegamento per altri usi possono essere personalizzati in base alle esigenze del cliente
• Configurazioni e test specifici disponibili su richiesta in coordinamento con TOPONE CHAIN
