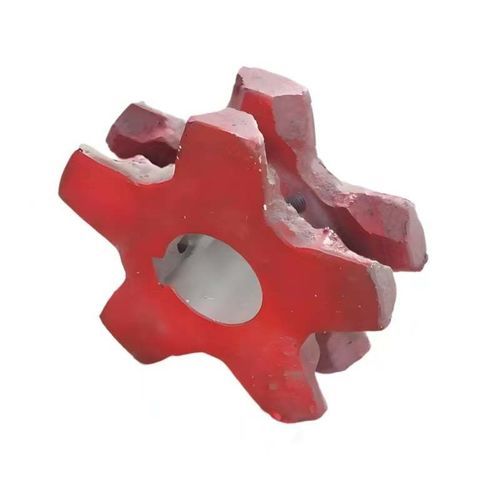

Pignone per catene

segmentatoin ghisain acciaio

Introduzione
Le ruote a tasche sono ruote di trascinamento/guida progettate per innestarsi con catene in acciaio tonde DIN 764 e TOPONE LH tramite tasche sagomate che corrispondono al profilo della catena sulla circonferenza della ruota. Ogni tasca corrisponde alla sezione della catena, garantendo innesto positivo e scorrimento controllato. I modelli di catalogo coprono misure catena da 10 × 35 mm a 23 × 80 mm con generalmente 6–9 tasche.

Materiali

• Ghisa sferoidale GS-800
• Acciaio legato NiCrMo bonificato in superficie (consigliato per raschiatori e componenti di convogliamento soggetti a usura)
• Acciaio legato temprato e rinvenuto (per convogliatori di trazione e applicazioni pesanti)

Costruzione e caratteristiche

• Disponibile in versione monoblocco o in due mezze ruote assemblate con viti trasversali per facilitare lo smontaggio e la manutenzione
• L'ingranamento tramite tasche guida le catene tonde senza denti sporgenti, riducendo le tensioni di contatto localizzate
• Ogni tasca è lavorata per corrispondere alle dimensioni specifiche della catena, garantendo un preciso guidaggio

Parametri (modelli catalogo)
Chain | dp (mm) | de (mm) | dm (mm) | sm (mm) | Suggested Max. Bore Ø (mm) | No. of Pockets | Mass (kg ≅)
10x35 DIN 764 | 157 | 176 | 88 | 55 | 50 | 7 | 5.2
13x45 DIN 764 | 203 | 230 | 120 | 70 | 70 | 7 | 11.7
13x45 DIN 764 | 259 | 282 | 150 | 80 | 100 | 9 | 18
14x50 LH | 193 | 212 | 120 | 70 | 70 | 6 | 9.5
16x56 DIN 764 | 252 | 280 | 130 | 100 | 80 | 7 | 23
18x63 DIN 764 | 244 | 274 | 168 | 100 | 95 | 6 | 24
18x63 DIN 764 | 284 | 322 | 147 | 90 | 95 | 7 | 27
18x63 DIN 764 | 363 | 390 | 200 | 120 | 130 | 9 | 58
19x75 LH | 290 | 314 | 160 | 110 | 110 | 6 | 25
20x70 DIN 764 | 359 | 400 | 180 | 115 | 140 | 8 | 55
23x80 DIN 764 | 411 | 450 | 200 | 135 | 140 | 8 | 85
22x86 LH | 333 | 400 | 160 | 130 | 135 | 6 | 89

Norme e imballaggio

• Nome: Pocket Wheels
• MOQ: 1 pezzo
• Confezionamento: cartone + pallet in acciaio
• Norme di produzione: realizzate per adattarsi alle catene tonde DIN 764 e TOPONE LH; disponibili in versione monoblocco o in due mezze ruote assemblate con viti trasversali
• Prove: caratteristiche dimensionali, geometria delle tasche e scelta dei materiali corrispondono al modello di catalogo selezionato; il catalogo non specifica standard di prova separati
• Applicazioni: adatte a sistemi con raschiatori, nastri di trasporto e applicazioni di trazione che utilizzano catene tonde; selezionare il materiale in base a usura e carichi
• Manutenzione: la costruzione in due mezze ruote con viti trasversali facilita lo smontaggio per ispezione e sostituzione

Caratteristiche / specifiche tecniche

• Nome del prodotto: Pocket Wheels
• Brand: TOPONE Chain
• Norme catena compatibili: DIN 764 e TOPONE LH
• Costruzione: monoblocco o due mezze ruote assemblate con viti trasversali
• Materiali: ghisa GS-800 sferoidale; acciaio NiCrMo cementato; acciaio legato temprato e rinvenuto
• Gamma dimensioni catalogo: 10 × 35 mm a 23 × 80 mm
• Numero di tasche (catalogo): tip. 6–9 a seconda del modello
• MOQ: 1 pezzo
• Imballaggio: cartone + pallet in acciaio
