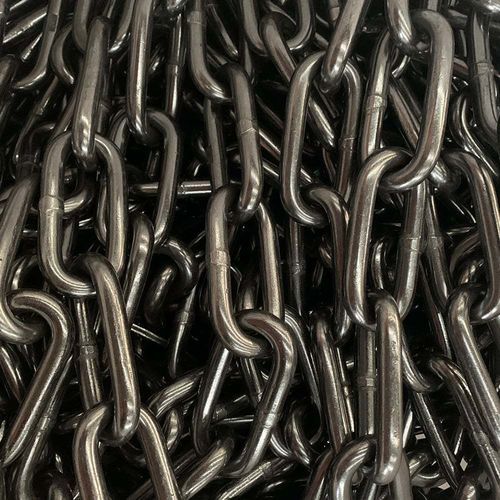

Catena di trasporto in acciaio DIN 20637

ad anelloper l'industria mineraria

Panoramica
Catene per monorotaia a maglia lunga in acciaio tondo, calibrate e testate per sospensioni nelle attività minerarie. Realizzate in acciaio legato contenente Ni, Cr, Mo e altri elementi di lega; prestazioni meccaniche superiori di circa il 10% rispetto alla norma DIN 20637 originale.

Breve descrizione
Catene per monorotaia per miniere — catene in acciaio tondo a maglia lunga testate, adatte ai sistemi di sospensione per nastri trasportatori e applicazioni monorotaia.

Tag

• Monorotaie per miniere
• Maglia lunga testata
• DIN 20637

Tabella parametri
Dimensione catena | d x p | d (mm) | p (mm) | b1 (mm) | Forza di prova (kN) | Forza di rottura (kN) | Allungamento unitario a forza di prova (%) max. | Allungamento unitario a forza di rottura (%) min. | Flessione F (mm) min. | Peso (kg/m)
16x80 | 16x80 | 16 ±0.6 | 80 ±1.5 | 22.4 +3/-0 | 60 | 180 | 1.6 | 2.0 | 21 | 4.7
18x90 | 18x90 | 16 ±0.9 | 90 ±1.5 | 25.0 +3/-0 | 100 | 250 | 1.6 | 2.0 | 23 | 6.0

Norme
DIN 20637

Specifiche tecniche

• Tipo di prodotto: Monorotaie per miniere (catene in acciaio tondo testate per sospensioni, maglia lunga testata)
• Materiali: Acciaio legato con Ni, Cr, Mo e altri elementi di lega
• Prestazioni: Proprietà meccaniche superiori alla norma DIN 20637 originale di ~10%
• Norme: DIN 20637
• Taglie di catena disponibili e parametri chiave (estratto):

  • 16x80 — d: 16 ±0.6 mm; p: 80 ±1.5 mm; b1: 22.4 +3/-0 mm; Forza di prova: 60 kN; Forza di rottura: 180 kN; Allungamento a forza di prova (max): 1.6%; Allungamento a forza di rottura (min): 2.0%; Flessione F min: 21 mm; Peso: 4.7 kg/m
  • 18x90 — d: 16 ±0.9 mm; p: 90 ±1.5 mm; b1: 25.0 +3/-0 mm; Forza di prova: 100 kN; Forza di rottura: 250 kN; Allungamento a forza di prova (max): 1.6%; Allungamento a forza di rottura (min): 2.0%; Flessione F min: 23 mm; Peso: 6.0 kg/m
