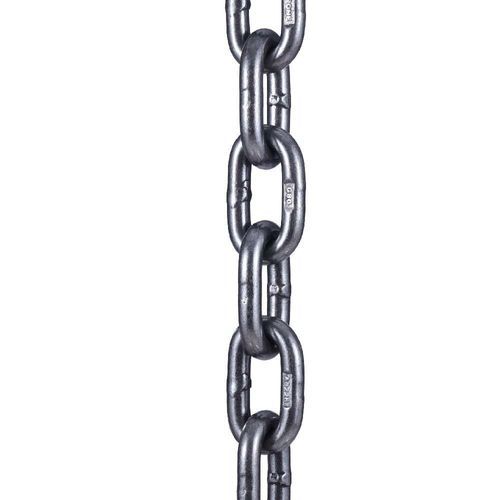

Catena di sollevamento in acciaio Grade 80

in acciaio tempratoin legain acciaio altoresistenziale

Panoramica del prodotto
La Catena da Traino Grade 80 è una catena in acciaio legato trattata termicamente, progettata per applicazioni di sollevamento aereo, traino e fissaggio che richiedono elevata resistenza. È l'opzione più economica tra i gradi di catena approvati per il sollevamento in altezza (Grade 80, Grade 100, Grade 120). La produzione prevede test durante tutto il processo per soddisfare o superare le specifiche NACM, ASTM e OSHA. Disponibile in tamburi pieni, mezza bobina, lunghezze tagliate al piede e assiemi di fissaggio; accessori Grade 80 disponibili.

Caratteristiche e vantaggi

• Realizzata in acciaio legato trattato termicamente per elevata resistenza a trazione
• Trattamento termico per induzione che ottimizza resistenza e caratteristiche di allungamento
• Finitura: black armour coat (opzione zincatura elettrolitica riferita)
• Conforme o superiore alle norme NACM e ASTM; approvata per il sollevamento in altezza
• Disponibile in più misure e opzioni di imballaggio

Note
La Catena Grade 80 è anche indicata come Grade 8, System 8 o Spectrum 8.

Parametri
Grado della catena: NACM e ASTM classificano le catene per grado; un grado superiore indica un limite di carico di lavoro (WLL) maggiore per la stessa dimensione della catena.
Working Load Limit (WLL): Capacità nominale che deve essere applicata in trazione diretta su una lunghezza di catena integra e dritta.
Proof Test: Forza di prova applicata durante la produzione per verificare l'integrità; non è un criterio di progettazione in servizio.
Minimum Breaking Force: Forza minima alla quale la catena si è rotta durante i test di produzione; non utilizzabile come criterio progettuale in servizio.
Overhead Lifting: Sollevamento che porta un carico sospeso liberamente in una posizione la cui caduta potrebbe causare lesioni o danni.

Tabella dimensioni catena
Chain Size Inch | Chain Size MM | Working Load Limit (lbs) | Weight Per Foot (lbs) | Material Size Inch | Inside Length Inch | Inside Length MM | Inside Width Inch | Inside Width MM
9/32" | 9 | 3,500 | 0.72 | 0.28" | 0.88" | 22 | 0.41" | 10
5/16" | 8 | 4,500 | 1.06 | 0.33" | 1.02" | 26 | 0.48" | 12
3/8" | 10 | 7,100 | 1.50 | 0.40" | 1.22" | 31 | 0.57" | 14
1/2" | 13 | 12,000 | 2.61 | 0.52" | 1.56" | 40 | 0.75" | 20
5/8" | 16 | 18,100 | 3.61 | 0.63" | 1.93" | 19 | 0.92" | 23
3/4" | 20 | 28,300 | 6.21 | 0.79" | 2.36" | 60 | 1.02" | 26
7/8" | 22 | 34,162 | 7.17 | 0.87" | 2.60" | 66 | 1.14" | 29
1" | 26 | 47,606 | 10.4 | 1.02" | 3.07" | 78 | 1.34" | 34
1-1/4" | 32 | 72,300 | 15.5 | 1.25" | 3.50" | 89 | 1.75" | 44

Norme e imballaggio
Nome: Grade 80 Alloy Steel NACM96 Standard Electro Galvanized Tow Link Chain
MOQ: 100 metri
Confezione: cartone + pallet in acciaio

Specifiche tecniche

• Prodotto: Catena Grade 80 (acciaio legato trattato termicamente)
• Approvazione: Idonea e approvata per il sollevamento in altezza
• Conformità: NACM, ASTM, OSHA (rispetta o supera)
• Finitura: Black armour coat (opzione zincatura elettrolitica riferita)
• Processo di produzione: Trattamento termico per induzione per aumentare resistenza e allungamento
• Disponibilità: Tamburi pieni, mezza bobina, tagliata al piede, assiemi di fissaggio; accessori Grade 80 disponibili
• MOQ: 100 metri
• Imballaggio: cartone + pallet in acciaio
• Tabella WLL e dati dimensionali inclusi sopra (misure da 9/32" a 1-1/4")
