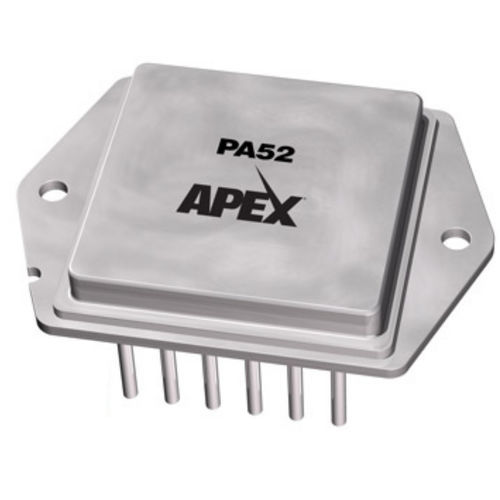

Amplificatore di potenza PA52

di tensioneoperazionaleibrido

Il PA52 è un amplificatore operazionale di potenza da 40A (80A PEAK), 200V con una larghezza di banda di 90kHz e una velocità di rotazione di 50V/µs. Con questa combinazione di elevata corrente di uscita, larghezza di banda, slew rate e 400 watt di dissipazione di potenza interna, il PA52 è destinato ad applicazioni nel mercato delle apparecchiature semi-cap. Un'altra caratteristica eccezionale del PA52 è l'ingresso di tensione boost che consente alla porzione di piccolo segnale dell'amplificatore di funzionare a una tensione più elevata rispetto allo stadio di uscita ad alta corrente. L'amplificatore è quindi polarizzato in modo da ottenere oscillazioni lineari vicine alle rotaie di alimentazione a correnti elevate, per un funzionamento estremamente efficiente. Il PA52A è la versione di grado A che offre prestazioni migliori nelle aree della tensione di offset e dell'oscillazione di tensione. La serie PA52 è un prodotto ibrido alloggiato in un contenitore metallico PowerDIP a 12 pin, isolato elettricamente e sigillato ermeticamente. Per un funzionamento continuo sotto carico, si consiglia di utilizzare un dissipatore di potenza adeguata.
