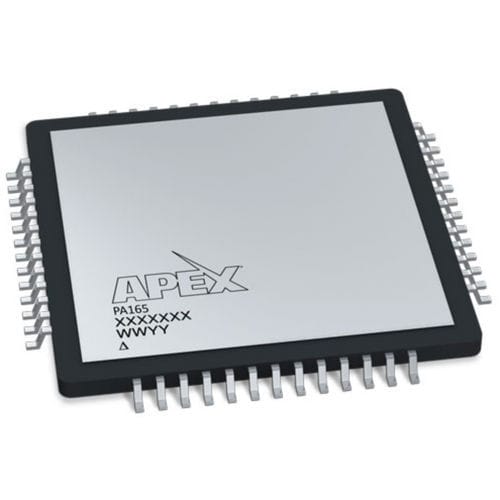

Amplificatore di potenza PA165

ad alta tensionealta corrente

Il PA165 è un circuito integrato di amplificazione di potenza ad alta densità che utilizza la tecnologia MOSFET e un design proprietario del silicio per offrire nuovi parametri di riferimento in termini di prestazioni e gestione termica per i circuiti integrati di amplificazione di potenza. Con un corpo di soli 20 mm x 20 mm, questo dispositivo è in grado di erogare una corrente di uscita di 4 A in modo continuo e fino a 10 A di picco con tensioni di alimentazione fino a 200 V. Il PA165 utilizza alimentazioni separate per il nucleo dell'amplificatore e lo stadio di uscita per ottimizzare le capacità di dissipazione di potenza complessiva di 28W di calore generato internamente. L'efficienza termica è ulteriormente migliorata dal package di tipo PQ, caratterizzato da un dissipatore di calore sulla parte superiore che semplifica il montaggio di un singolo dissipatore su un singolo circuito integrato o su un "array" di questi dispositivi. La protezione integrata del PA165 comprende un limite di corrente compensato in temperatura definito dall'utente e un'uscita per il sensore di temperatura. L'aggiunta di una funzione di disabilitazione dell'uscita e di un flag di sovracorrente semplifica l'implementazione di robuste protezioni contro i guasti a livello di sistema.
