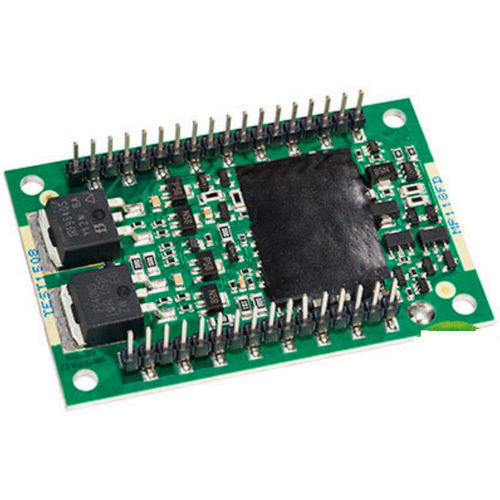

Amplificatore di corrente MP118

operazionaledi misuraper temperatura

L'MP118 è un amplificatore operazionale a bassa quiescenza ed elevata dissipazione di potenza che integra diversi nuovi livelli di protezione dei circuiti interni, tra cui lo spegnimento per sovracorrente. Progettato come prodotto open frame con un ingombro di soli 26 cm2 (4in2), l'MP118FD presenta una corrente di quiescenza di soli 25 mA ed è in grado di dissipare 100 W di potenza interna. Oltre allo spegnimento per temperatura e allo spegnimento esterno, il dispositivo offre una novità che sostituisce la funzionalità di limite di sovracorrente con la capacità di spegnere completamente i driver di uscita del dispositivo quando si trova in una situazione di sovracorrente. In questo modo si protegge l'amplificatore di potenza dalle sollecitazioni eccessive dovute a una corrente eccessiva e a una dissipazione di potenza non sicura. Il circuito di monitoraggio della temperatura integrato, anch'esso nuovo, consente all'MP118 di spegnere il sistema prima che si verifichino danni permanenti. In termini di prestazioni elettriche, l'MP118 non delude. Il prodotto è compatibile con alimentazioni fino a 200 V, è in grado di erogare 10 A di corrente di uscita continua o 12 A di picco e ha una larghezza di banda di 140 kHz. Protezione da sovracorrente Due linee di rilevamento della corrente devono essere collegate direttamente alla resistenza di rilevamento della corrente. Affinché la protezione da sovracorrente funzioni correttamente, il pin 28 deve essere collegato al lato di uscita dell'amplificatore e il pin 27 al lato di carico del resistore di rilevamento della corrente RLIM, come illustrato nella Figura 6. Questo collegamento esclude qualsiasi parassitismo in uscita o in uscita. Questo collegamento esclude le resistenze parassite RP, formate dalle giunzioni dello zoccolo e delle saldature, nonché le perdite interne dell'amplificatore. La resistenza di rilevamento della corrente non può essere collocata in nessun altro punto del circuito di uscita, tranne che in quello indicato nella figura. Il valore della resistenza di rilevamento della corrente
