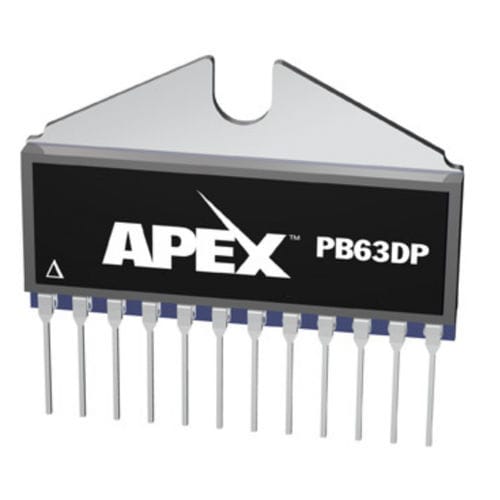

Amplificatore di segnale PB63

di potenzadi correnteper strumentazione

Il PB63 è un amplificatore di potenza ad alta densità, a due canali, progettato per fornire slew rate fino a 1.000 V/µs e una larghezza di banda di 1 MHz per l'uso nella strumentazione ad alta tensione, come i generatori di pattern nei sistemi di ispezione dei display a schermo piatto, le sorgenti PPS V/I dei semiconduttori e l'elettronica di pilotaggio delle testine di stampa nelle stampanti industriali a getto d'inchiostro. Il PB63 massimizza la flessibilità di progettazione se utilizzato in tandem con un amplificatore operazionale generico a piccolo segnale. La combinazione di driver e booster, definita dall'utente, consente di adattare il guadagno di tensione e corrente e di ottimizzare la precisione, l'offset, il rumore di ingresso e il tempo di assestamento. Il design a due canali del booster di potenza estende ulteriormente la flessibilità del layout del circuito, consentendo di accoppiare ciascun canale del booster con amplificatori a piccolo segnale separati che operano con parametri diversi. Il PB63 può essere utilizzato senza un driver per piccoli segnali in alcune applicazioni che richiedono solo una resistenza esterna di limitazione della corrente per funzionare correttamente. Il PB63A è la versione di grado A che offre prestazioni migliori nelle aree della tensione di offset e della corrente di polarizzazione di ingresso. Anche la corrente di uscita per canale migliora, passando a 2A tipici rispetto ai 2A del modello base PB63.
