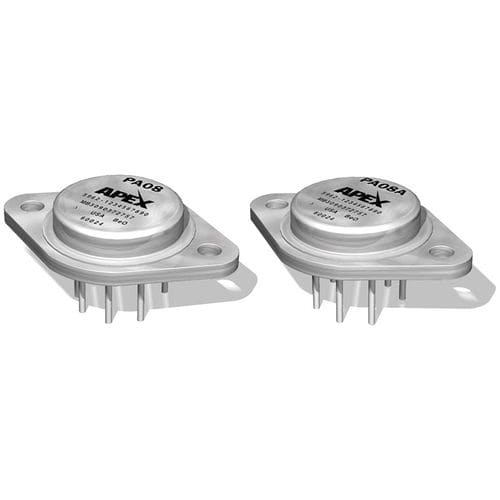

Amplificatore di potenza PA08

di tensioneoperazionaleibrido

Il PA08 è un amplificatore operativo ad alta tensione progettato per oscillazioni di tensione di uscita fino a ±145V con doppia alimentazione, o singola alimentazione 290V. Questo amplificatore di potenza fornisce un'elevata precisione attraverso la configurazione di un circuito di ingresso in cascata. Tutto il biasing interno è riferito ad un diodo zener alimentato da una sorgente di corrente costante FET. Come risultato, il PA08 presenta una gamma di fornitura senza precedenti e un eccellente rifiuto della fornitura. Le applicazioni target per questo POA includono trasduttori elettrostatici, circuiti di deflessione e alimentatori programmabili. Il PA08A è la versione di grado A che fornisce prestazioni migliori nelle aree di tensione offset, corrente di offset e corrente di polarizzazione. Il PA08V è la versione con campo di alimentazione esteso (350V). Il PA08M/883 è la versione completamente certificata di grado militare. La serie PA08 è un prodotto dal design ibrido, alloggiato in un contenitore metallico TO-3 a 8 poli TO-3 isolato elettricamente e sigillato ermeticamente. Per il funzionamento continuo sotto carico, si consiglia di utilizzare un dissipatore di calore di potenza adeguata.
