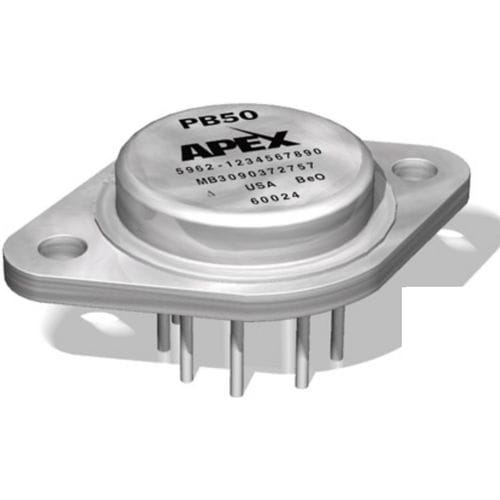

Amplificatore di segnale PB50

di potenzadi correntedi tensione

Il PB50 è un amplificatore di potenza da 2A, 200V, progettato per fornire un guadagno di tensione e di corrente a un amplificatore operazionale di uso generale a piccolo segnale. Utilizzando l'amplificatore di potenza PB50 all'interno dell'anello di retroazione di un amplificatore driver, l'amplificatore composito risultante ha la precisione del driver con la gamma estesa di tensione di uscita e la capacità di corrente del booster. In alcune applicazioni, il PB50 può essere utilizzato anche senza un amplificatore driver e richiede solo una resistenza di limitazione della corrente esterna per funzionare correttamente. La compensazione non è necessaria per la maggior parte delle configurazioni driver/guadagno, ma può essere realizzata con un singolo condensatore esterno. Sebbene la configurazione dell'amplificatore di potenza sia piuttosto semplice, la scelta dell'amplificatore del driver, del limite di corrente, della tensione di alimentazione, del guadagno di tensione e della compensazione offre un'enorme flessibilità. Il PB50 è un prodotto ibrido alloggiato in un contenitore metallico TO-3 a 8 pin, isolato elettricamente e sigillato ermeticamente. Le applicazioni previste comprendono la strumentazione ad alta tensione, i trasduttori elettrostatici e gli alimentatori a deflessione e programmabili.
