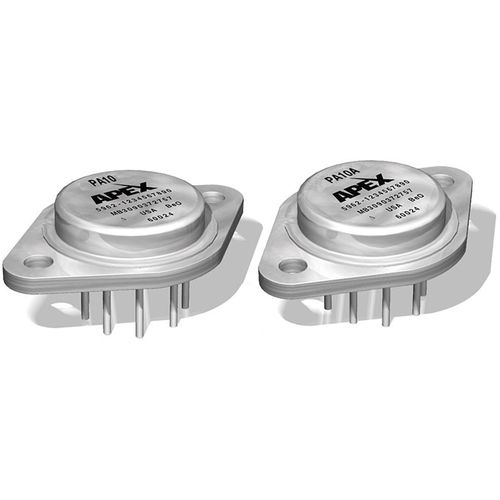

Amplificatore di potenza PA10

operazionalealta correnteisolato

« Il PA10 è un 5A, amplificatore operazionale di potere 100V con un 4MHz eccezionale del prodotto di larghezza di banda di guadagno. Le applicazioni dell'obiettivo comprendono i carichi resistenti, induttivi e capacitivi di azionamento quali i motori, la deviazione magnetica e le alimentazioni elettriche programmabili. Per le linearità ottimali, particolarmente ai bassi livelli, lo stadio di uscita è polarizzato nella classe A \ modo di /B. L'area di funzionamento sicuro (SOA) può essere osservata per tutte le condizioni di gestione tramite la selezione di resistenze correnti programmabili di limite dell'utente e l'amplificatore internamente è compensata tutte le regolazioni di guadagno. Il PA10A è la versione del grado di A che fornisce per migliorare la prestazione nelle aree di tensione, della corrente di contrappeso e della corrente di polarizzazione di derivazione. \/883 di PA10M è la versione militare completamente certificata del grado. La serie PA10 è una progettazione ibrida alloggiata 8 in un pacchetto elettricamente isolato e chiuso ermeticamente del metallo del perno TO-3. Per il servizio continuo nell'ambito del carico, un dissipatore di calore della valutazione adeguata è recommended. \ /html»
