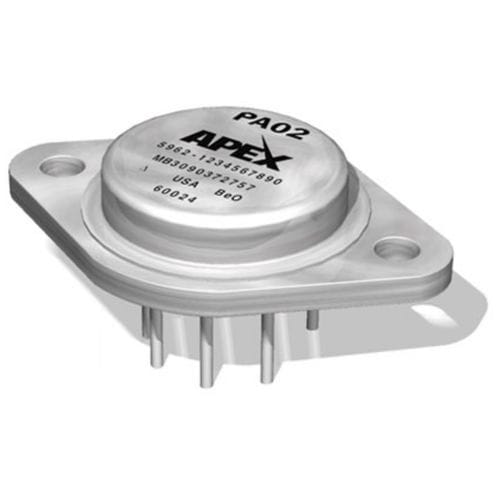

Amplificatore di potenza PA02

operazionaleibridoisolato

Il PA02 è un amplificatore operazionale di potenza da 5A, 38V, con un'elevata larghezza di banda di 350kHz, progettato per pilotare carichi resistivi, induttivi e capacitivi come i comandi di motori, valvole e attuatori. Il PA02 fornisce uno stadio di "uscita a collettore" complementare che può oscillare vicino alle rotaie di alimentazione ed è protetto contro i contraccolpi induttivi. La bassa distorsione di crossover e le perdite interne, pari a 1,2 V a 2 A, rendono questo dispositivo molto efficiente quando le tensioni di sistema sono basse e la potenza è molto elevata. Il PA02A è la versione di grado A che offre prestazioni migliori nelle aree della tensione di offset, della corrente di offset e della corrente di bias. Il PA02M/883 è la versione di grado militare completamente certificata. La serie PA02 è un prodotto ibrido alloggiato in un contenitore metallico TO-3 a 8 pin, isolato elettricamente e sigillato ermeticamente. Per il funzionamento continuo sotto carico, si consiglia di utilizzare un dissipatore di potenza adeguata.
