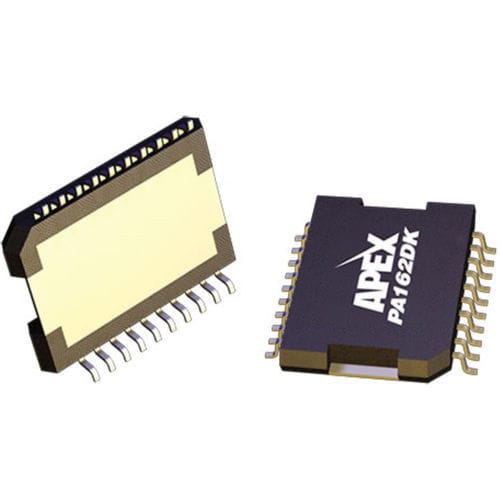

Amplificatore di potenza PA162

di correnteoperazionaleibrido

Il PA162 è un amplificatore operazionale quadruplo di potenza con un'uscita quadrupla di 1,5 A di corrente continua su alimentazioni singole da 5 V a 40 V. Il progetto del PA162 utilizza tecnologie sia monolitiche che ibride, inserendo due circuiti integrati a doppio amplificatore in un pacchetto PSOP a 20 pin a montaggio superficiale, JEDEC MO-166-AB. Il risultato è una soluzione economica per le applicazioni che richiedono più amplificatori per scheda o configurazioni a ponte. I quattro amplificatori indipendenti, abbinati a una bassa corrente di riposo e a un THD molto basso, ne fanno un amplificatore audio a 4 canali a bassa distorsione ideale per applicazioni come computer portatili e altoparlanti. Lo spegnimento termico incorporato consente al PA162 di autoproteggersi dai sovraccarichi termici. È necessario prestare attenzione a rispettare la curva SOA (Safe Operating Area) e un adeguato dissipamento del calore garantirà la massima affidabilità. L'ampio intervallo di ingresso di modo comune include il binario negativo, facilitando le applicazioni a singola alimentazione. In questo modo è possibile avere un ingresso basato sulla terra che pilota un amplificatore a singola alimentazione con la terra che funge da seconda o ultima alimentazione dell'amplificatore.
