Amplificatore di potenza PA7 series

operazionaleibridoisolato

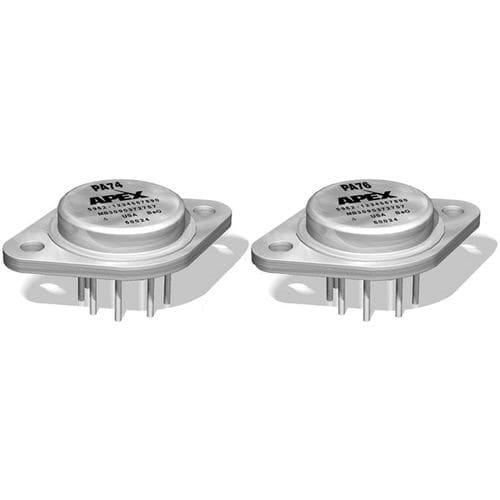

Il PA74 è un amplificatore operazionale a doppia potenza con una corrente di uscita continua di 2,5A x 2 su alimentazioni singole da 5V a 40V. Il progetto del PA74 utilizza tecnologie sia monolitiche che ibride, inserendo due circuiti integrati in un contenitore metallico TO-3 a 8 pin, isolato elettricamente e sigillato ermeticamente. Il risultato è una soluzione economica per le applicazioni che richiedono più amplificatori per scheda o configurazioni a ponte. I circuiti integrati che compongono il PA74 sono progettati con doppi stadi di ingresso e di uscita per ottenere le caratteristiche di ingresso e di uscita desiderate. Lo stadio di ingresso utilizza un doppio amplificatore di potenza su un singolo circuito integrato che pilota gli stadi di uscita. Gli stadi di uscita sono configurati in una configurazione buffer a guadagno unitario non invertente. Anche gli stadi di uscita dell'amplificatore sono compensati per la stabilità, ma non sono consigliati per l'uso come seguaci a guadagno unitario. Il PA74A è la versione di grado A che offre una corrente di uscita di 3A x 2 e prestazioni migliorate nelle aree della tensione di offset e dell'oscillazione della tensione. Il PA74M è la versione di grado militare non conforme.
