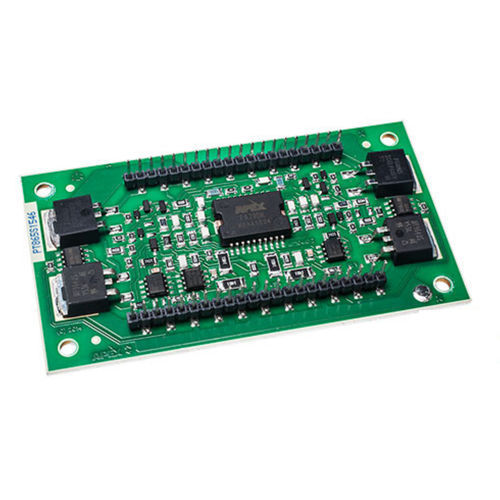

Amplificatore di potenza MP104

operazionaleibridoad alta tensione

L'MP104 è un amplificatore di potenza a due canali, ad alta tensione e corrente di uscita, destinato ai dispositivi piezoelettrici utilizzati per pilotare gli ugelli delle stampanti a getto d'inchiostro. Basato sull'Apex MP103, questo ibrido di nuova generazione fa riferimento all'uscita a massa e non alla barra di alimentazione negativa, eliminando così la necessità di un'alimentazione negativa ad alta corrente e riducendo i requisiti di costosi alimentatori. La tensione di alimentazione totale è pari a un massimo di 180 V con un'alimentazione negativa a bassa corrente (=100 mA) per garantire la qualità del segnale di uscita, mentre la corrente di uscita è >10 A di picco per canale quando si mantiene l'area operativa sicura (SOA). L'MP104 ha anche una dissipazione di potenza interna massima consentita di 100W per canale, un circuito migliorato per fornire prestazioni bilanciate in ciascun canale e una riduzione della diafonia. driver per stampante a getto d'inchiostro a doppio canale da 10A, 160V Soluzione integrata a basso costo e a doppio canale Alta tensione di alimentazione 160 V con rail negativo a terra Corrente di uscita di picco >10A per canale entro SOA Alta velocità di rotazione 50V/µs
