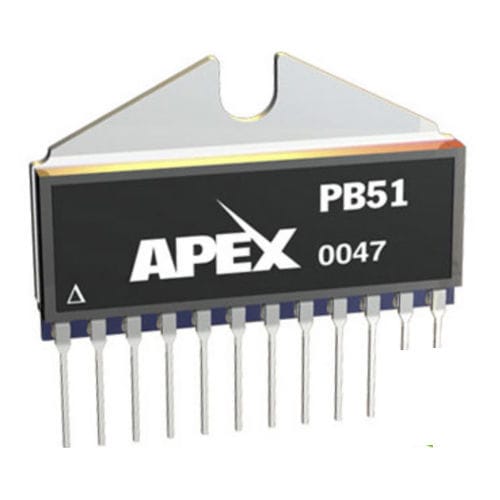

Amplificatore di segnale PB51

di potenzadi correntedi tensione

Il PB51 è un amplificatore di potenza da 1,5A, 300V, progettato per fornire un guadagno di tensione e di corrente a un amplificatore operazionale generico a piccolo segnale. Utilizzando l'amplificatore di potenza PB51 all'interno dell'anello di retroazione di un amplificatore driver, l'amplificatore composito risultante ha la precisione del driver con la gamma estesa di tensione di uscita e la capacità di corrente del booster. In alcune applicazioni, il PB51 può essere utilizzato senza un amplificatore driver e richiede solo una resistenza di limitazione della corrente esterna per funzionare correttamente. La compensazione non è necessaria per la maggior parte delle configurazioni driver/guadagno, ma può essere realizzata con un singolo condensatore esterno. Sebbene la configurazione dell'amplificatore di potenza sia piuttosto semplice, la scelta dell'amplificatore del driver, del limite di corrente, della tensione di alimentazione, del guadagno di tensione e della compensazione offre un'enorme flessibilità. Il PB51 è un prodotto dal design ibrido, alloggiato in un contenitore PowerSIP a 12 pin, a ingombro ridotto e isolato elettricamente, che si presta a layout di circuiti ad alta densità. Le applicazioni target includono strumentazione ad alta tensione, trasduttori elettrostatici e di deflessione e alimentatori programmabili. Il PB58A è la versione di grado A che offre prestazioni migliorate in termini di corrente di uscita (2A), slew rate (75V/µs) e tensione di offset.
