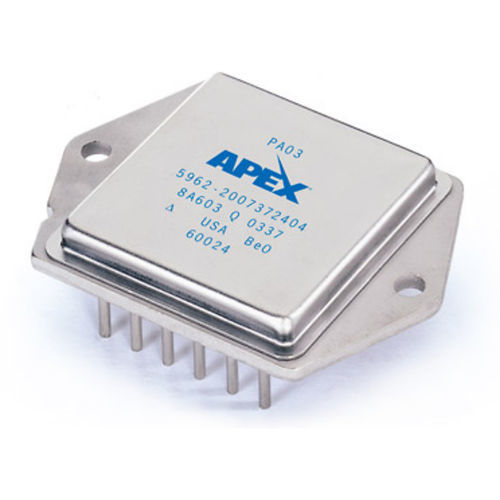

Amplificatore di potenza PA03

operazionaleibridoalta corrente

Il PA03 è un amplificatore operazionale di potenza da 30A, 150V, in grado di dissipare 500 Watt di potenza interna grazie al contenitore PowerDIP metallico a 12 pin MO-127, ermeticamente sigillato. La superiore conducibilità termica del rame consente potenze sostanzialmente più elevate, mentre il numero di pin offre ulteriori funzioni di controllo. Il PA03 incorpora circuiti innovativi di limitazione della corrente per ridurre al minimo la dissipazione di potenza interna a una curva che si avvicina all'area di funzionamento sicuro dei transistor di potenza. Il limite di corrente interno di 35A è integrato dal rilevamento termico che riduce il limite di corrente all'aumentare della temperatura del substrato. Inoltre, un sottocircuito monitora le temperature di giunzione effettive e, con un tempo di risposta inferiore a dieci millisecondi, riduce ulteriormente il limite di corrente per mantenere la temperatura di giunzione a 175°C. Il PA03A è la versione di grado A che offre prestazioni migliori nelle aree della tensione di offset, della corrente di polarizzazione e della corrente di offset.
