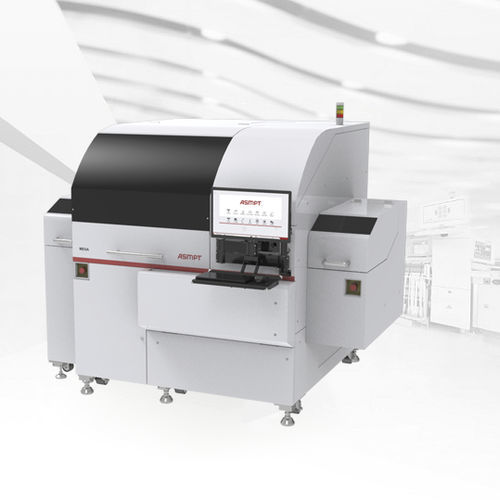

PanoramicaDie bonder multi-chip progettato per la gestione di substrati di grandi dimensioni e l'ingresso wafer 12″, adatto all'assemblaggio automatico di pacchetti multi-chip con requisiti stringenti di posizionamento e controllo BLT.
Caratteristiche principali- Tecnologia brevettata di riconoscimento dei pattern look-through per un allineamento preciso
- Posizionamento ad alta precisione
- Posizionamento XY: ± 2 µm @ 3σ
- Rotazione del die: ± 0,1° @ 3σ
- Gestione di substrati di grandi dimensioni: max 280 mm × 300 mm
- Supporto ingresso wafer 12″
- Controllo avanzato dello spessore della linea di giunzione (BLT)
- Capacità di bonding multi-chip
- Cambio utensile di bonding automatico con fino a 10 buffer utensile e 5 utensili ejector
- Opzioni modulari per soddisfare i requisiti di diversi pacchetti multi-chip
* Tutte le prestazioni dipendono dal package e dai materiali
Specifiche tecniche- Nome modello: MEGA
- Precisione di posizionamento (XY): ± 2 µm @ 3σ
- Precisione rotazione del die: ± 0,1° @ 3σ
- Dimensione massima del substrato: 280 mm × 300 mm
- Gestione wafer: supporta ingresso wafer 12″
- Controllo linea di giunzione: controllo BLT avanzato
- Supporto multi-chip: cambio utensile di bonding automatico con fino a 10 buffer utensile e 5 utensili ejector
- Visione: tecnologia brevettata di riconoscimento dei pattern look-through
Applicazioni- Packaging multi-chip e integrazione eterogenea
- Assemblaggio di sensori e moduli MEMS
- Componenti per automotive, industriale ed elettronica di consumo
Opzioni e integrazione- Configurazioni utensile personalizzate e buffer
- Interfaccia per automazione di fabbrica e monitoraggio del processo
