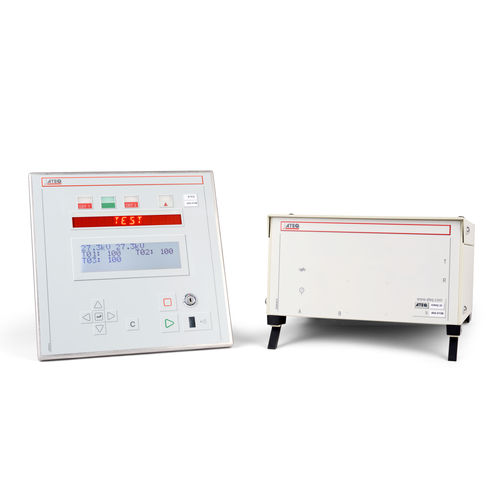

Tester di tenuta ad alta tensione IONIQ20

per imballaggiper bottiglieper automotive

Sulla base del suo collaudato concetto di tester per il controllo qualità delle linee di produzione, ATEQ ha sviluppato un nuovo tester di tenuta progettato per le esigenze specifiche della produzione di volumi elevati di parti in plastica. Questo strumento viene utilizzato per il rilevamento di difetti di stampaggio localizzati, spessore insufficiente della membrana, perforazioni, ecc. Questo strumento si è dimostrato efficace anche per testare le celle delle batterie a sacchetto. IONIQ si basa sulla misurazione della corrente di scarica ed è in grado di rilevare difetti fino a 10µm. PRINCIPIO DI MISURAZIONE - IONIQ misura la corrente che scorre tra una sonda carica brevettata e una piastra di terra posta sotto il pezzo da testare. - IONIQ utilizza la percentuale della tensione nominale (che riflette la corrente di scarica), misurata sul pezzo come livello PASS/FAIL. - In una situazione PASS (fig. 1): nessun foro, nessuna parte debole, IONIQ misura una percentuale elevata. La tensione misurata e la tensione nominale sono praticamente uguali. Il risultato è superiore al livello di scarto, il pezzo ha superato il test. - In una situazione di FAIL (fig. 2) : IONIQ misura una % bassa. La tensione misurata è significativamente inferiore alla tensione nominale. Il risultato è inferiore al livello di scarto, il pezzo non ha superato il test. - Limitazioni del test: breve distanza sonda-piastra, isolamento elettrico dall'ambiente. CARATTERISTICHE - Generatore di alta tensione ionizzante integrato (da 5 a 27,3 kV) - Livelli di rifiuto in % della tensione nominale (da 0 a 100%) - Monitoraggio e protezione del generatore di alta tensione - Limitazione della corrente nominale - Velocità: tempo di ciclo minimo 0,6s - I/O per il controllo dello strumento e dei risultati - 32 programmi - Il controllo remoto permette di chiudere il modulo di prova alla parte da testare - E: Selezione della lingua, personalizzazione del test ..
