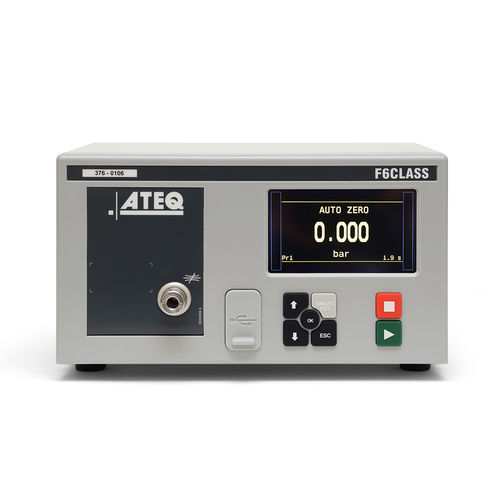

Tester di tenuta a calo di pressione differenziale F6 CLASS

pneumaticoper imballaggiper applicazioni aeronautiche

Panoramica del prodotto
Dopo più di 50 anni e oltre 275.000 tester installati presso più di 5.000 clienti nel mondo, ATEQ presenta il tester di tenuta F6 CLASS. Nuovo modulo elettronico, nuovo modulo di misura, nuova interfaccia e accessori: il F6 CLASS è progettato per cicli di prova rapidi e precisi in un tester di livello base per uso industriale.

Applicazioni

• Automotive
• Elettrodomestici
• Medicale
• Aeronautica
• Difesa
• Componenti fluidici ed elettrici
• Imballaggi alimentari e cosmetici
• Dispositivi elettronici mobili e indossabili

Caratteristiche

• Misura di perdita per decadimento di pressione differenziale
• 16 programmi
• Configurazione online (via USB)
• 2 lingue (inglese + un'altra)
• Calibrazione manuale sul pannello frontale con perdita calibrata
• Archiviazione dati su memoria interna o chiavetta USB

Modalità di prova

• ΔP (Pa, 1/10 Pa)
• ΔP/t (Pa/s, 1/10 Pa/s)
• Unità di portata (sccm, mm3/s, cm3/s, cm3/min, cm3/h…)

Ambiente
Norma ROHS

Formato di comunicazione flessibile

• RS232: stampante, Modbus RTU
• USB slave: supervisione PC (WinAteq 300, sesame)
• USB master: chiavetta USB per trasferire parametri e risultati

Caratteristiche di misura
MISURA DEL CALO DI PRESSIONE
Intervallo — Precisione* — Risoluzione max
0 – 500 Pa — ±(1,5% Lettura + 1 Pa) — 0,1 Pa

MISURA DELLA PRESSIONE DI PROVA
Intervallo — Precisione* — Risoluzione max
-1 < F.S. < 1 bar — ±(1,5% della pressione + 3 hPa) — 0,1% F.S.
1 < F.S. < 5 bar — ±(1,5% della pressione + 7,5 hPa) — 0,1% F.S.
5 < F.S. < 10 bar — ±(1,5% della pressione + 15 hPa) — 0,1% F.S.
*Modalità alta precisione

Fisico

• Peso: 7 Kg
• Dimensioni (LxAxP): 254 x 150 x 170 mm
• Dimensioni complessive (LxAxP): 254 x 150 x 256 mm

Alimentazione elettrica

• 24 VDC / 2 A

Temperatura

• Operativa: +5°C a +45°C
• Stoccaggio: 0°C a +60°C

Interfaccia

• Schermo grafico a colori con menu operatore semplice e intuitivo
• SMART KEY: tasto programmabile con funzioni utente

Alimentazione aria

• Comando: 4/6 bar
• Pressione: 1 o 2 bar > pressione di prova
• Aria pulita e asciutta
• Standard qualità aria da applicare: ISO 8573-1

Opzioni

• Riempimento automatico o regolatore elettronico
• 2 uscite pneumatiche per il controllo dei connettori di tenuta

Tecnologia
Il decadimento di pressione differenziale utilizza un volume di riferimento per testare il pezzo e compensa le variazioni di pressione o temperatura ambiente perché entrambi i volumi sono interessati simultaneamente. Solo una perdita sul pezzo in prova produce lo spostamento della membrana del trasduttore. La precisione non diminuisce con la pressione di prova poiché il trasduttore misura le differenze di pressione tra due circuiti anziché la caduta di pressione rispetto all'atmosfera.

Prova desensibilizzata
Questa modalità è utilizzata per la misurazione di grandi perdite quando il livello di rifiuto richiesto supera la scala completa del sensore differenziale; la pressione di prova viene applicata all'ingresso del pezzo in prova e la misura è effettuata dal sensore di pressione.

Specifiche tecniche

• Modello: F6 CLASS
• Marca: ATEQ
• Principio di misura: decadimento di pressione differenziale
• Programmi di prova: 16
• Modalità di prova: ΔP, ΔP/t, unità di portata (sccm, mm3/s, cm3/s, cm3/min, cm3/h…)
• Intervallo misura calo pressione: 0–500 Pa — Precisione: ±(1,5% Lettura + 1 Pa) — Risoluzione: 0,1 Pa
• Intervalli e precisioni misura pressione di prova: vedere MISURA DELLA PRESSIONE DI PROVA
• Peso: 7 Kg
• Dimensioni (LxAxP): 254 x 150 x 170 mm — Complessive: 254 x 150 x 256 mm
• Alimentazione: 24 VDC / 2 A
• Temperatura operativa: +5°C a +45°C — Stoccaggio: 0°C a +60°C
• Interfacce & comunicazione: schermo grafico a colori, SMART KEY, RS232 (stampante, Modbus RTU), USB slave (supervisione PC), USB master (chiavetta USB per parametri/risultati)
• Archiviazione dati: memoria interna o chiavetta USB
• Lingue: inglese + un'altra lingua
• Conformità ambientale: norma ROHS
• Alimentazione aria: comando 4/6 bar; pressione di prova 1 o 2 bar maggiore della pressione di test; aria pulita e asciutta; ISO 8573-1 raccomandata
