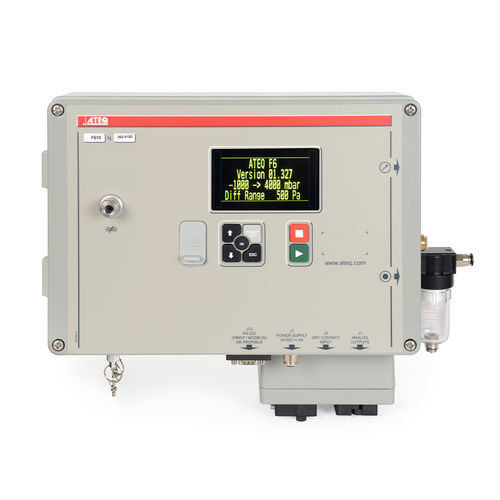

Tester di tenuta elettropneumatico F610

di pressionedigitalea calo di pressione differenziale

Descrizione
Il ATEQ F610 è un tester di tenuta basato sul decadimento di pressione differenziale, fornito in un contenitore stagno IP54, pensato per il controllo qualità industriale in ambienti gravosi (polveri, oli). Integra elettronica aggiornata, modulo di misura, interfaccia utente e accessori per cicli di prova rapidi e ripetibili con risultati precisi.

Applicazioni

• Produzione e assemblaggio automotive
• Elettrodomestici
• Dispositivi medicali
• Aerospaziale
• Difesa
• Componenti fluidici ed elettrici
• Packaging alimentare e cosmetico

Caratteristiche principali

• Misurazione perdite per decadimento di pressione differenziale (pressione e vuoto)
• Campi di misura F.S.: 50 Pa, 500 Pa, 5000 Pa
• Regolatore meccanico o elettronico opzionale da vuoto fino a 20 bar
• Fino a 128 programmi selezionabili
• Configurazione online via USB; modalità USB master/slave
• Interfaccia in 2 lingue (inglese + una)
• Taratura manuale frontale con perdita calibrata
• Memorizzazione dati su memoria interna o chiavetta USB; scheda memoria opzionale per archiviazione

Modalità di prova

• ΔP (Pa, 1/10 Pa)
• ΔP/t (Pa/s, 1/10 Pa/s)
• Unità di flusso (sccm, mm3/s, cm3/s, cm3/min, cm3/h…)
• Test di ostruzione
• Test di scoppio
• Test componenti sigillati
• Modalità personalizzate in funzione dell’applicazione

Caratteristiche di misura — Misura della caduta di pressione

• 50 Pa: ±(1,5% Lettura + 0,5 Pa) — Risoluzione 0,01 Pa
• 500 Pa: ±(0,5% Lettura + 0,5 Pa) — Risoluzione 0,1 Pa
• 5000 Pa: ±(0,5% Lettura + 5 Pa) — Risoluzione 1 Pa
• Precisione = linearità + ripetibilità + isteresi; precisione da laboratorio opzionale

Formati di comunicazione

• RS232: stampante, Modbus RTU
• USB slave: supervisione PC (WinAteq 300, Sesame)
• USB master: esportazione parametri e risultati su chiavetta USB
• Moduli Fieldbus opzionali: Profibus, DeviceNet, Profinet, Ethernet/IP, EtherCAT

Tecnologia
La tecnologia a decadimento di pressione differenziale utilizza un volume di riferimento per testare il pezzo e compensa le variazioni di pressione e temperatura ambientali. Il sensore differenziale misura la differenza tra due circuiti mantenendo la precisione indipendentemente dalla pressione di prova.

Modalità di misura aggiuntive

• Misura diretta: pressione identica nella parte testata e nella referenza; sensore differenziale misura la variazione
• Modalità desensibilizzata: misura di grandi perdite tramite sensore di pressione quando il livello di rifiuto supera la piena scala del sensore differenziale

Scheda tecnica
Scheda prodotto dettagliata (PDF) disponibile con tutte le specifiche.

Specifiche tecniche

• Modello: F610
• Marca: ATEQ
• Peso: 10 kg
• Dimensioni (L x A x P): 380 x 287 x 120 mm
• Alimentazione: 24 V DC / 2 A o 100–240 V AC / 50 W
• Temperatura di esercizio: +5 °C a +45 °C
• Temperatura di stoccaggio: 0 °C a +60 °C
• Campi di misura (ΔP F.S.): 50 Pa, 500 Pa, 5000 Pa
• Programmi / Memoria: 128 programmi; memoria interna o chiavetta USB; scheda memoria opzionale (fino a 1 milione di risultati)
• I/O e automazione: 9 ingressi / 5 uscite locali; opzione 6 ingressi / 6 uscite 24 V programmabili; 2 uscite pneumatiche
• Pneumatica / alimentazione aria: comando 4/6 bar; pressione di alimentazione 1–2 bar sopra la pressione di prova; aria pulita e secca (ISO 8573-1)
• Interfaccia: schermo grafico a colori con menu; SMART KEY programmabile
• Regolazione: regolatore meccanico o elettronico; doppia pressione opzionale
• Normative: conformità RoHS
