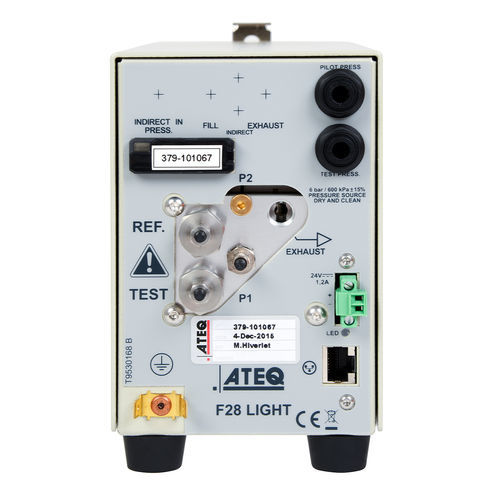

Tester di tenuta a calo di pressione differenziale F28 Light

per automazioneper imballaggiblister

Panoramica del prodotto
Il F28 Light è un tester di tenuta compatto e ad alta velocità basato sul principio di decadimento di pressione differenziale, progettato per il controllo qualità industriale. Le dimensioni ridotte consentono il montaggio vicino al pezzo da testare per minimizzare il volume di tubazione e ottimizzare le condizioni di misura. È possibile mettere in rete fino a 50 moduli e supervisionarli via Ethernet (Modbus IP) con interfaccia touchscreen.

Applicazioni

• Imballaggio e tenute
• Blister
• Orologeria e piccoli assiemi meccanici
• Smartphone e involucri elettronici
• Raccordi pneumatici e idraulici
• Controlli in linea e banchi di prova

Caratteristiche principali

• Principio di misura: decadimento di pressione differenziale
• Modalità di misura: diretta / componenti sigillati / modalità desensibilizzata
• Regolazione intelligente della pressione senza regolatore meccanico; riempimento automatico opzionale
• Regolazione elettronica disponibile come opzione
• Unità supportate: Pa, Pa/s, sccm
• Valvole di riempimento e scarico integrate; montaggio su guida DIN
• Rete Ethernet fino a 50 moduli (Modbus IP)
• Dimensioni compatte e peso contenuto per installazione vicino al pezzo

Caratteristiche di misura

• 0 – 50 Pa — ±(1,5% lettura + 0,5 Pa) — risoluzione 0,01 Pa
• 0 – 500 Pa — ±(1% lettura + 1 Pa) — risoluzione 0,1 Pa
• 0 – 5000 Pa — ±(1% lettura + 10 Pa) — risoluzione 1 Pa
• Accuratezza = linearità + ripetibilità + isteresi; calibrazione di laboratorio opzionale

Specifiche tecniche

• Modello: F28 Light
• Risoluzione massima: fino a 0,01 Pa (a seconda del range)
• Dimensioni (AxLxP mm): Mini 141,5 x 200 x 97 — Maxi 155,5 x 234,5 x 97
• Peso: ~3,5 kg
• Regolazione: regolatore meccanico o elettronico (opzione vuoto fino a 5 bar)
• Valvole: riempimento e scarico integrati
• Rete: Ethernet (Modbus IP) per fino a 50 moduli
• Montaggio: guida DIN
• Conformità ambientale: RoHS

Alimentazione elettrica e pneumatica

• Elettrico: 24 V DC / 1,6 A (alimentatore principale 110–230 V AC incluso)
• Aria: aria pulita e secca richiesta; qualità dell'aria secondo ISO 8573-1
• Ingresso pressione di prova: richiede regolatore esterno

Condizioni operative

• Temperatura operativa: +5 °C a +45 °C
• Temperatura di stoccaggio: 0 °C a +60 °C

Sintesi tecnologica
Il decadimento di pressione differenziale utilizza un volume di riferimento per confrontare il pezzo con un circuito di riferimento stabile, compensando le variazioni di pressione e temperatura ambiente. Solo una perdita sul pezzo fa muovere la membrana del trasduttore, mantenendo così l'accuratezza indipendentemente dalla pressione assoluta di prova misurando la differenza di pressione tra due circuiti anziché la pressione rispetto all'atmosfera.
