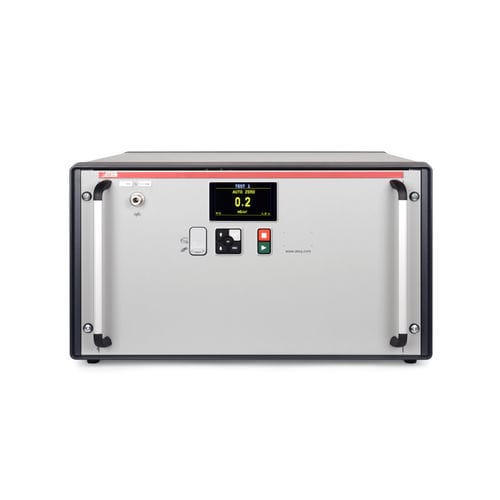

Tester di tenuta a calo di pressione differenziale F670LV

per containerper recipienteper automotive

Panoramica
F670LV è uno strumento per il test di tenuta di volumi molto grandi (fino a 200 L) che utilizza una tecnologia brevettata DNC (Differential Noise Canceling) basata sul decadimento di pressione differenziale e su un trasduttore di pressione ad alta sensibilità. Con ATEQ F670LV e DNC è possibile rilevare cadute di pressione inferiori a 0,1 Pa/sec, permettendo il controllo affidabile di parti e involucri di grandi dimensioni.

Applicazioni

• Parti con volumi molto grandi come serbatoi e grandi involucri
• Involucri batterie per veicoli elettrici e altri componenti EV sensibili al rumore di fondo
• Integrazione su banchi di prova e linee di produzione per test di fine linea o in processo

Caratteristiche

• 128 programmi per flessibilità nel processo
• Valvole ad alto flusso per riempimento e gestione rapida dei pezzi
• Elettronica e pneumatica completamente integrate per installazione compatta
• Comunicazioni flessibili: RS232, USB; moduli Fieldbus opzionali
• Conformità ambientale: ROHS

Caratteristiche di misura

• Trasduttore di pressione ad alta sensibilità che consente di rilevare piccole cadute di pressione (inferiori a 0,1 Pa/sec con DNC)

Interfaccia di controllo

• WINATEQ 300: interfaccia grafica per gestione programmi e raccolta dati

Specifiche (elementi chiave)

• Fisico: Peso 35 Kg; Dimensioni (AxLxP) H295 x W520 x D550 mm
• Alimentazione: 24 V DC / 1.6 A
• Temperatura: Operativa +5°C a +45°C; Stoccaggio 0°C a +60°C
• Aria: Aria pulita e secca richiesta; qualità aria secondo ISO 8573-1; ingresso pressione di prova richiede regolatore esterno

Opzioni

• 9 ingressi / 5 uscite per integrazione I/O
• Fieldbus opzionali: PROFIBUS, DeviceNet, PROFINET, EtherNet/IP, EtherCAT, Modbus RTU
• 2 uscite pneumatiche per automazione

Schede tecniche / Brochure
Brochure prodotto dettagliata e leaflet DNC disponibili in più lingue con funzioni e specifiche.

Tecnologia

• La tecnologia DNC compensa le perturbazioni di fondo per fornire letture delle fughe più rapide e precise in ambienti industriali rumorosi

Perturbazioni di fabbrica affrontate dalla DNC

• Variazioni di temperatura (apertura porte, HVAC)
• Variazioni di pressione (ora del giorno, meteo)
• Vibrazioni (movimenti macchina, carrelli elevatori, attività vicine)

Miglioramento della lettura delle fughe
La funzione DNC stabilizza le letture compensando le perturbazioni di fondo in modo che non influenzino il sensore di perdita.

Specifiche tecniche

• Modello: F670LV
• Metodo di prova: Decadimento di pressione differenziale con DNC
• Sensibilità: rileva cali di pressione inferiori a 0,1 Pa/sec
• Programmi: 128
• Valvole: valvole ad alto flusso per gestione rapida
• Comunicazioni: RS232, USB; moduli Fieldbus opzionali
• Elettrico: 24 V DC / 1.6 A
• Peso: 35 Kg
• Dimensioni: H295 x W520 x D550 mm
• Temperatura operativa: +5°C a +45°C; stoccaggio: 0°C a +60°C
• Aria: Aria pulita e secca secondo ISO 8573-1; regolatore esterno richiesto
• Standard: ROHS
