Tester PROFIBUS D6 CLASS

di bus di campodi portataa flusso laminare

Panoramica

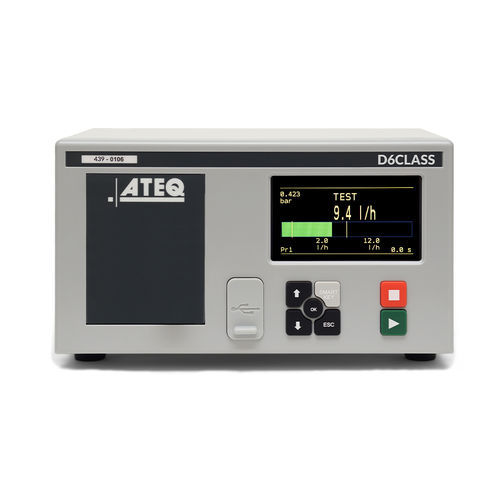

Dopo oltre 50 anni e 300.000 tester installati in tutto il mondo, ATEQ presenta il tester di flusso D6 CLASS: nuovo modulo elettronico, nuovo modulo di misura, nuova interfaccia e nuovi accessori progettati per migliorare il controllo qualità e garantire cicli di prova perdita/flusso rapidi e precisi.

Applicazioni

• Controllo del flusso: cucine, forni, valvole, rubinetti gas, bruciatori, accendini
• Rilevamento perdite: sedi valvole, cambi, componenti idraulici, motori
• Controllo di aerosol, iniettori e componenti simili

Caratteristiche

• Misura del flusso in prove dirette o indirette
• Modalità di misura continua
• Ampia gamma di misura del flusso
• Supporto per unità USA, S.I. e unità cliente
• Misura in condizioni standard o personalizzate
• Flusso ricalcolato alla pressione nominale
• Elemento di misura completamente integrato in un unico modulo
• 128 programmi
• Regolatore meccanico o elettronico dal vuoto a 10 bar
• Impostazione online via USB
• 2 lingue (inglese + un'altra)
• Taratura manuale sul pannello frontale con perdita tarata
• Memorizzazione dati su memoria interna o chiavetta USB

Formato di comunicazione flessibile

• RS232: stampante, Modbus RTU
• USB slave: supervisione PC (WinAteq 300, Sesame)
• USB master: chiavetta USB per trasferimento (parametri, risultati, ...)
• Fieldbus opzionale: Profibus, DeviceNet, Profinet, Ethernet/IP, Modbus RTU

Ambiente
Standard RoHS

Intervalli di misura (MISURA DEL FLUSSO)
Intervallo l/h — Precisione — Risoluzione max l/h
1 — ± (2.5% F + 0.001 l/h) — 0.0001
5 — ± (2.5% F + 0.005 l/h) — 0.0001
30 — ± (2.5% F + 0.03 l/h) — 0.001
80 — ± (2.5% F + 0.08 l/h) — 0.001
150 — ± (2.5% F + 0.15 l/h) — 0.01
500 — ± (2.5% F + 0.5 l/h) — 0.01
1500 — ± (2.5% F + 1.5 l/h) — 0.1
4000 — ± (2.5% F + 4 l/h) — 0.1
10000 — ± (2.5% F + 10 l/h) — 1
F = Flusso

Opzioni

• 9 ingressi / 5 uscite locali compatibili con la serie 5
• Regolatore elettronico
• 6 ingressi / 6 uscite 24 V programmabili per automazione esterna
• Capillare esterno: vicino alla porta di prova
• Valvola di chiusura / scarico / bypass
• 2 uscite pneumatiche per controllo dei connettori di tenuta
• Scheda di memoria per archiviazione risultati (fino a 400.000)

Tecnologia
Principio di misura a flusso laminare: il gas scorre attraverso un tubo di flusso calibrato generando una perdita di pressione misurata da un trasduttore di pressione differenziale. La differenza di pressione tra ingresso e uscita dell'elemento laminare viene misurata per determinare il flusso. La pressione del pezzo in prova è misurata da un sensore dedicato.

Fogli tecnici
Datasheet e brochure prodotto disponibili (English).

Specifiche tecniche

• Modello: D6 CLASS
• Peso: 7 Kg
• Dimensioni (L x A x P): 250 x 150 x 360 mm
• Alimentazione elettrica: 24 VDC / 2 A o 100-240 VAC / 50 W
• Temperatura di esercizio: +5°C a +45°C
• Temperatura di immagazzinamento: 0°C a +60°C
• Interfaccia: schermo grafico a colori con controlli a menu; pulsante programmabile SMART KEY
• Alimentazione aria: aria pulita e secca; applicare lo standard qualità aria (ISO 8573-1)
