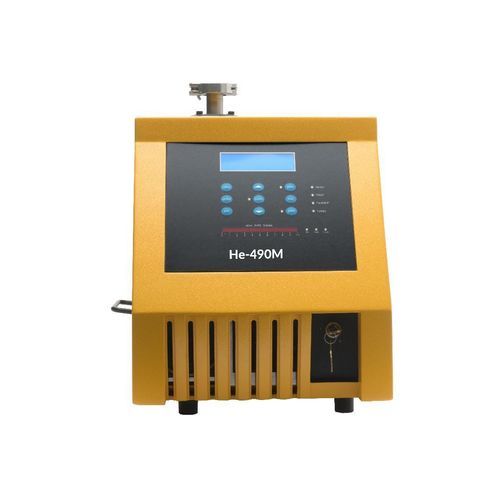

Rilevatore di fughe di elio He-490M

spettrometricoall'eliocon sniffer

Panoramica
Il He-490M è un sistema chiavi in mano per il rilevamento delle perdita a vuoto basato su spettrometro di massa per elio, progettato per applicazioni industriali. Offre elevata sensibilità, design modulare e controllo PLC per un'integrazione semplice in linee produttive e banchi di collaudo. Avvio rapido e funzionamento automatico con un solo pulsante per test ripetibili.

Punti salienti

• Metodo a spettrometro di massa per elio: sensibilità e accuratezza di riferimento
• Affidabilità comprovata con sistemi in esercizio da 20 anni
• Progettazione modulare per configurazioni personalizzate e manutenzione rapida
• Risposta rapida e configurazione portatile per banco o campo
• Protezione tramite password per controllo accessi
• La spettrometria di massa per elio è ≥1000× più sensibile di altri metodi

Applicazioni

• AUTOMOTIVE
  • Sistemi di climatizzazione
  • Radiatori
  • Sistemi di scarico
  • Trasmissioni
• EMOBILITY
  • Battery pack
  • Pouch e celle
  • Moduli e involucri
• IMBALLAGGIO
  • Tappi per aerosol
  • Buste e bottiglie in plastica
  • Contenitori spray
• ELETTRONICA
  • Hard disk
  • Schermi e TV
  • Obiettivi e gruppi ottici
• MEDICALE
  • Blister
  • Sacche per liquidi
  • Filtri e dispositivi monouso

Caratteristiche

• Prestazioni: Sensibilità — Modalità Sistema: perdita minima rilevabile He 2,5 x 10^-9 atm-cc/sec; Modalità Sniffer: perdita minima rilevabile He 2,5 x 10^-7 atm-cc/sec. Tempo di risposta — < 1,0 s modalità sistema; < 1,5 s modalità sniffer. Tempo di avvio — Operazione automatica con un pulsante; Cold Start-Up < 3 minuti; Standby Start-Up < 1 minuto.
• Display / Gamma: Modalità Sistema: uscita 0–10 V per integrazione PLC; tasso di perdita configurato su perdita tarata del sistema. Modalità Sniffer: lettura diretta 10^-3 a 10^-7 atm-cc/sec He. Segnali di interfaccia: Auto-Zero, Ready, Leak Rate e Fault.

Caratteristiche principali

• Cold Start-Up < 3 minuti
• Standby Start-Up < 1 minuto
• Operazione automatica con un pulsante
• Sistema di rilevamento perdite a vuoto
• Assemblaggio modulare per configurazione personalizzata
• Controllo PLC per integrazione di processo
• Blocco tasti sul pannello frontale
• Velocità turbo regolabile da 600 a 1500 Hz
• Manifold sniffer interno per pulizia rapida
• Commutazione rapida tra modalità sniffer e vuoto
• Ciclo Auto Peak
• Garanzia di cinque anni sui componenti principali

Opzioni

• Controllo 24 Vdc
• Controllo 110 Vdc
• Modulo sniffer atmosferico
• Configurazione montaggio laterale
• Configurazione montaggio inferiore
• Scatola convertitore elettrico

Specifiche tecniche

• Modello: He-490M
• Tipo: Rilevatore di perdite tramite spettrometro di massa a elio (vuoto)
• Sensibilità (Modalità Sistema): 2,5 x 10^-9 atm-cc/sec He
• Sensibilità (Modalità Sniffer): 2,5 x 10^-7 atm-cc/sec He
• Tempo di risposta: < 1,0 s (Sistema), < 1,5 s (Sniffer)
• Tempo di avvio: Cold Start-Up < 3 minuti; Standby Start-Up < 1 minuto
• Alimentazione: 115/220 VAC, 50/60 Hz, 4 A (altre tensioni su richiesta)
• Dimensioni: W344 x H395 x D618 mm
• Pompa alto vuoto: turbomolecolare 53 c/s raffreddata ad aria
• Pompa meccanica (pre): pre-pompa esterna standard 7 CFM
• Valvola: isolamento fore-line solenoide per alto vuoto
• Sistema d'ingresso: valvole esterne controllate da PLC (opzioni DC o AC)
