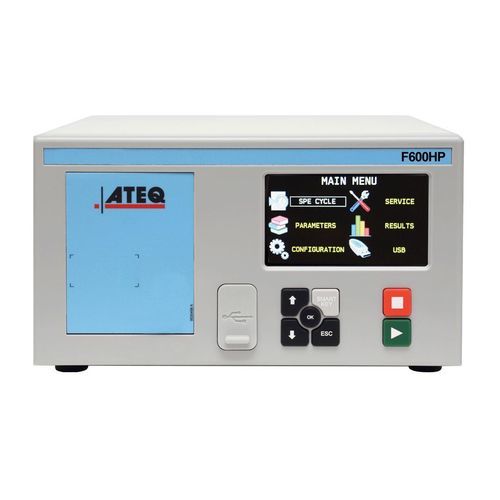

Rilevatore di fughe a pressione F600 HP

compattoModbus

Panoramica
Indubbiamente il più piccolo rilevatore di perdita ad alta pressione sul mercato. Il F600 HP integra le innovazioni tecniche della serie 6 e consente prove di perdita ad alta pressione a un prezzo competitivo.

Applicazioni

• Cateteri
• Componenti per refrigerazione
• Radiatori olio
• Tubi e condotte ad alta pressione
• Valvole
• Freni idraulici

Caratteristiche

• Prova di tenuta per decadimento di pressione da 5 a 1000 kPa
• Intervallo di misura da 20 a 175 bar (200 bar opzionali)
• 128 programmi
• Regolazione meccanica: 2 MPa / 5 MPa / 10,0 MPa / 17,5 MPa
• Regolazione elettronica: 4 MPa
• Unità di flusso supportate (mm3/s, cm3/s, cm3/min, cm3/h, ...)
• Modalità Test desensibilizzata e altre modalità dipendenti dall'applicazione
• Conforme RoHS

Formati di comunicazione flessibili

• RS232: stampante, Modbus RTU
• USB slave: supervisione PC (WinAteq 300, Sesame)
• USB master: chiave USB per trasferire parametri e risultati
• 6 ingressi / 6 uscite 24 V programmabili per automazione esterna

Modalità di prova

• Prova standard per decadimento di pressione
• Modalità desensibilizzata (prova adattata alle caratteristiche dell'applicazione)

Caratteristiche di misura (tabella)
Intervallo di pressione | Intervallo di misura | Precisione
5 MPa Max (50 bar) — 0,01 – 5,00 kPa — +/- 1,0% lettura +1% F.S.
10 MPa (100 bar) — 0,01 – 10,00 kPa — +/- 1,0% lettura +1% F.S.
Da 2 a 17,5 MPa (20 MPa opzionale) / 20 a 175 bar (200 bar opzionale) — 0,01 – 50 kPa — +/- 1,0% lettura +1% F.S.
0,01 a 100,00 kPa — precisione come sopra
0,01 > 100,00 kPa — precisione come sopra
0,1 – 500,00 kPa — precisione come sopra
0,1 – 1000,00 kPa — precisione come sopra

Nota sull'intervallo di misura
Intervallo di misura: dal 10% al 100% della scala completa.

Dimensioni fisiche

• Peso: 7 Kg
• Dimensioni (LxAxP): 250 x 150 x 360 mm

Alimentazione elettrica

• 24 VDC / 2 A o 100-240 VAC / 50 W

Temperatura

• Funzionamento: +5°C a +45°C
• Stoccaggio: 0°C a +60°C

Interfaccia

• Schermo grafico a colori con menu operativo semplice e intuitivo
• SMART KEY: tasto programmabile con funzioni utente

Alimentazione aria

• Comando: 4 / 6 bar
• Pressione: 1 o 2 bar superiore alla pressione di prova
• È richiesto aria pulita e asciutta
• Norma qualità aria da applicare: ISO 8573-1

Tecnologia
Versione semplificata della tecnologia precedente: il decadimento di pressione standard confronta la pressione sulla parte con la pressione atmosferica. Questa tecnologia è impiegata quando l'applicazione non richiede altissima precisione o cicli molto rapidi. Il metodo si basa sulla misura di una piccola variazione o caduta di pressione con un sensore piezo.

Schede tecniche
Informazioni dettagliate sul F600 HP, incluse funzionalità e specifiche, sono disponibili nella scheda tecnica inglese (F600 HP Brochures – English).

Specifiche tecniche

• Modello: F600HP
• Capacità di prova della pressione: da 5 kPa a 1000 kPa (decadimento di pressione) a seconda della configurazione
• Intervalli di misura disponibili: 0,01–5,00 kPa fino a 0,1–1000,00 kPa (vedi tabella)
• Precisione di misura: +/- 1,0% lettura + 1% F.S. (tipico, per righe della tabella)
• Opzioni massime di pressione meccanica: fino a 17,5 MPa (opzione 20 MPa) / fino a 175 bar (opzione 200 bar)
• Programmi: 128 programmi di test programmabili
• Opzioni di regolazione meccanica: 2 MPa, 5 MPa, 10 MPa, 17,5 MPa
• Regolazione elettronica: 4 MPa
• Comunicazione: RS232 (stampante, Modbus RTU), USB slave (supervisione PC), USB master (chiave USB)
• I/O: 6 ingressi / 6 uscite, 24 V programmabili
• Alimentazione: 24 VDC / 2 A o 100–240 VAC / 50 W
• Peso: 7 kg; Dimensioni: 250 x 150 x 360 mm
• Temperatura operativa: +5°C a +45°C; Stoccaggio: 0°C a +60°C
• Alimentazione aria: comando 4/6 bar; pressione 1–2 bar sopra la pressione di prova; aria pulita e secca secondo ISO 8573-1
• Conformità: ROHS
