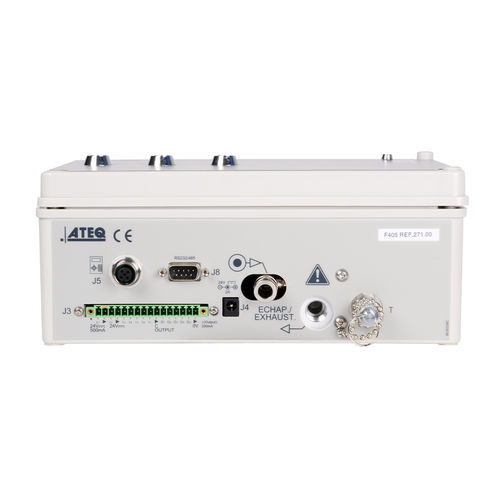

Rilevatore di fughe a pressione F405

a caduta di pressionedi aria compressadi aerosol

Panoramica
Il F405 è un rilevatore di perdite compatto compatibile con il telecomando RC6 mini, progettato per prove di perdita con decadimento di pressione nelle linee di produzione. Consente un’integrazione industriale semplice e costi contenuti per test di base.

Applicazioni

• AUTOMOTIVE: ammortizzatori, cambi, tappi serbatoio, carburatori, valvole di ritegno, testate, filtri, radiatori, tenute, cilindri, circuiti olio e raffreddamento
• ELETTRODOMESTICI: bottiglie, percolatori, cucine, ferri da stiro a vapore, forni, lavatrici
• MEDICALE: cateteri, apparecchiature per dialisi, micropipette, rubinetti in plastica, sacche di drenaggio, siringhe, valvole
• IMBALLAGGIO: bombole aerosol e valvole, pompe a spruzzo, cartucce d’inchiostro, flaconi cosmetici, sacchetti alimentari

Caratteristiche principali

• Prova di tenuta mediante decadimento di pressione
• Ampia gamma di misura selezionabile da 500 Pa a 100 kPa
• Modalità di prova: ΔP (Pa, 1/10 Pa), ΔP/Δt (Pa/s, 1/10 Pa/s), unità di flusso (mm3/s, cm3/s, cm3/min, cm3/h)
• Test di blocco e modalità aggiuntive a seconda dell’applicazione
• 8 programmi utente per sequenze di prova
• 5 ingressi / 4 uscite per integrazione di processo
• Montaggio su guida DIN per l’armadio di controllo

Caratteristiche di misura — Misura della pressione

• Gamma disponibile: -800 mbar a -20 mbar; 50 a 500 mbar; 0,2 a 5 bar; 0,5 a 10 bar (la selezione della gamma determina la risoluzione)
• Precisione tipica: 4% del valore letto
• Risoluzione: fino a 1 Pa nelle gamme basse, 10 Pa nelle gamme alte

Specifiche

• Fisiche: Peso 5 kg; Dimensioni (LxAxP) 240 x 137 x 120,7 mm; Scocca: ABS
• Alimentazione: 24 VDC / 2 A o 100–240 VAC / 50 W
• Temperatura: Funzionamento 0 °C a +45 °C; Stoccaggio 0 °C a +60 °C
• Interfaccia: Visualizzazione risultati (Pezz o buono – ciclo in corso – Pezzo non conforme)
• Alimentazione aria: aria pulita e asciutta; applicare lo standard ISO 8573-1
• Programmi / I/O / Montaggio: 8 programmi; 5 ingressi / 4 uscite; fissaggio su guida DIN

Opzioni

• Kit pneumatico (regolatore meccanico, manometro, tagliatubo, tubo, raccordi, ecc.)

Tecnologia
Il F405 utilizza il metodo standard di decadimento di pressione con sensore piezo. La pressione della parte viene confrontata con la pressione atmosferica per rilevare piccole variazioni. Il metodo è adatto quando non sono richieste massime precisioni o cicli molto rapidi. Il dispositivo supporta la prova di perdita standard e una modalità desensibilizzata in cui la pressione di prova è applicata all’ingresso della parte e la misurazione è effettuata dal sensore.

Modello

• Modello: F405 (rilevatore di perdite compatto per test di produzione)
