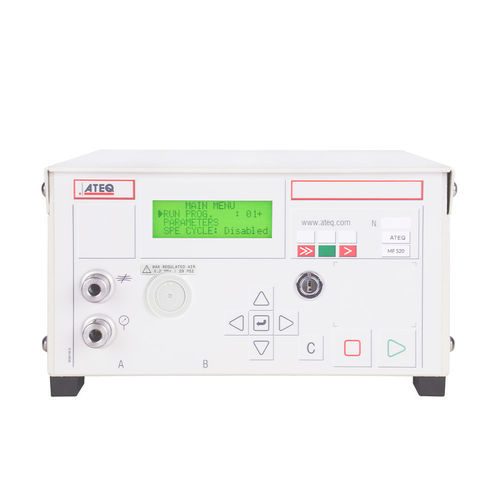

Tester di bus di campo MF520

di portatadi pressionea flusso laminare

Panoramica
ATEQ presenta il MF520, un misuratore di microflusso differenziale che combina cicli rapidi con misure di perdita precise tramite caduta di pressione differenziale e stabilità della misura del flusso.

Applicazioni

• Rilevamento perdite e controllo del flusso per sedi valvole
• Riduttori
• Componenti idraulici e motori
• Controllo aerosol e iniettori

Caratteristiche principali

• Intervalli di misura: 2 / 20 / 200 ml/min
• Unità di misura: SI, USA (SAE) e unità personalizzate
• Indicazione temperatura ambiente e pressione atmosferica
• Elemento di misura completamente integrato in un unico modulo
• Conformità: ROHS

Formato di comunicazione

• RS232: stampante, PC e moduli di memoria
• RS232: telecomando intelligente RC5
• RS485: rete ATEQ

Regolazione meccanica della pressione

• Vuoto
• 5–50 kPa
• 20–400 kPa
• 500–900 kPa
• 500–1600 kPa

Regolazione elettronica della pressione

• Vuoto
• 1–10 kPa
• 5–50 kPa
• 20–200 kPa
• 50–500 kPa
• 100–1000 kPa
• 100–1600 kPa
• 100–2000 kPa

Intervalli di misura
MISURAZIONE DEL FLUSSO

• 2 ml/min — Precisione: ±2,5% del flusso + 0,002 ml/min — Risoluzione max: 0,001 ml/min
• 20 ml/min — Precisione: ±2,5% del flusso + 0,02 ml/min — Risoluzione max: 0,01 ml/min
• 200 ml/min — Precisione: ±2,5% del flusso + 0,2 ml/min — Risoluzione max: 0,1 ml/min

MISURAZIONE DELLA PRESSIONE

• Tutti gli intervalli — Precisione: P + 2 cifre — Risoluzione max: 0,1% della scala

Interfaccia e indicatori

• Tasti di navigazione
• Display LCD a 4 righe
• Spie di risultato

Alimentazione & Ambiente

• Alimentazione esterna: 24 VDC / 1,6 A o 110–240 VAC
• Temperatura operativa: +10°C a +45°C
• Temperatura di stoccaggio: 0°C a +60°C

Opzioni

• 7 ingressi / 5 uscite
• 2 uscite pneumatiche per controllo dei connettori di tenuta
• 6 uscite programmabili 24 V per collegamenti esterni
• Regolatore elettronico
• Doppia pressione
• Valvola ad alta velocità
• 2 uscite analogiche: corrente o tensione
• Fieldbus

Tecnologia
La tecnologia Mass Flow converte la massa d’aria che attraversa un elemento a flusso laminare in un valore di perdita (es. cm3.atm/h). Gestisce pezzi con perdite elevate in linea senza reset, non utilizza elementi riscaldanti (minore sensibilità alla contaminazione) e include compensazione della temperatura. La parte pneumatica consente misure accurate fino a 20 bar (300 psi).

Fogli informativi
Informazioni dettagliate su MF520, caratteristiche e specifiche sono disponibili nei fogli tecnici e datasheet.

Specifiche tecniche

• Modello: MF520
• Marca: ATEQ
• Peso: circa 7 kg
• Dimensioni (L×A×P): 250 × 150 × 360 mm
• Intervalli di misura: 2 / 20 / 200 ml/min
• Misura pressione: precisione P + 2 cifre, risoluzione 0,1% FS
• Regolazione meccanica: Vuoto / 5–50 / 20–400 / 500–900 / 500–1600 kPa
• Regolazione elettronica: Vuoto / 1–10 / 5–50 / 20–200 / 50–500 / 100–1000 / 100–1600 / 100–2000 kPa
• Alimentazione esterna: 24 VDC/1,6 A o 110–240 VAC
• Temperatura operativa: +10°C a +45°C — Stoccaggio: 0°C a +60°C
• Interfaccia: tasti di navigazione, display LCD 4 righe, spie di risultato
• Aria: aria pulita e asciutta (applicare ISO 8573-1)
• IO & controllo: 7 ingressi / 5 uscite, 2 uscite pneumatiche, 6 uscite 24 V programmabili, 2 uscite analogiche, supporto fieldbus
• Opzioni: regolatore elettronico, doppia pressione, valvola ad alta velocità
