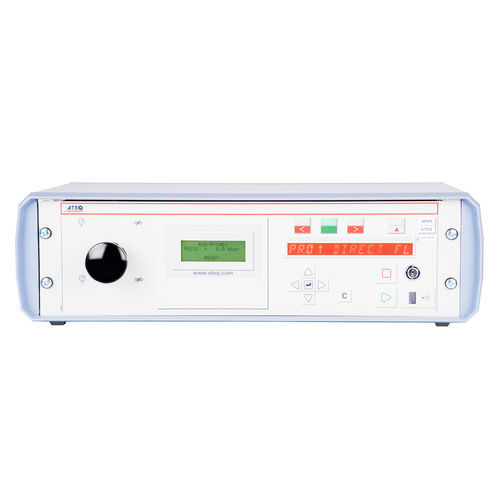

Misuratore di portata a pressione differenziale MF570

volumetricomassicoper aria

Panoramica
Il MF570 di ATEQ è un tester di microflusso differenziale che unisce tempi ciclo rapidi a misurazioni di perdita ad alta precisione. Utilizza la caduta di pressione differenziale e la misura stabile del flusso tramite un elemento a flusso laminare. L'elemento di misura è completamente integrato in un unico modulo e l'unità supporta unità SI, USA (SAE) e unità personalizzate, con indicazione della temperatura ambiente e della pressione atmosferica.

Applicazioni

• Rilevamento perdite e controllo del flusso
• Sedili delle valvole
• Cassette ingranaggi
• Componenti idraulici
• Motori
• Controllo degli aerosol
• Iniettori

Caratteristiche principali

• Campi di misura: 2 / 20 / 200 ml/min
• Unità di misura: SI, USA (SAE) e unità personalizzate
• Indicazione temperatura ambiente e pressione atmosferica
• Elemento di misura totalmente integrato
• 16 programmi utente

Regolazione meccanica della pressione

• Vuoto
• 5–50 kPa
• 20–400 kPa
• 500–900 kPa
• 500–1600 kPa

Regolazione elettronica della pressione

• Vuoto
• 1–10 kPa
• 5–50 kPa
• 20–200 kPa
• 50–500 kPa
• 100–1000 kPa
• 100–1600 kPa
• 100–2000 kPa

Formato di comunicazione flessibile

• RS232: stampante, PC e moduli di memoria
• RS232: telecomando intelligente RC5
• RS485: rete ATEQ
• Data/ora, scelta lingua e unità, personalizzazione test

Ambiente / Normative
Conformità ROHS indicata.

Campi di misura (flusso)
Campo | Precisione | Risoluzione max
2 ml/min | ±2,5% del flusso + 0,002 ml/min | 0,001 ml/min
20 ml/min | ±2,5% del flusso + 0,02 ml/min | 0,01 ml/min
200 ml/min | ±2,5% del flusso + 0,2 ml/min | 0,1 ml/min

Misura della pressione
Campo | Precisione | Risoluzione max
Tutti i campi | P + 2 digits | 0,01% del fondo scala

Tecnologia
La tecnologia Mass Flow converte la massa d'aria che attraversa un elemento a flusso laminare in un valore di perdita (es.: cm3.atm/h). Il progetto gestisce pezzi con elevate fughe in linea senza resettare l'unità ed evita elementi riscaldanti per la misura della massa d'aria, riducendo la sensibilità alla contaminazione. L'unità supporta prove fino a 20 bar (300 PSI) e integra compensazione della temperatura per migliorare la precisione in condizioni variabili.

Opzioni

• 7 ingressi / 5 uscite
• 2 uscite pneumatiche per controllo connettori di tenuta
• 6 uscite programmabili 24 V per collegamento esterno
• Regolatore elettronico
• Doppia pressione
• Valvola ad alta velocità
• 2 uscite analogiche (corrente o tensione)
• Fieldbus

Caratteristiche / Specifiche tecniche

• Modello: MF570
• Brand: ATEQ
• Peso: Circa 7 kg
• Dimensioni (L×A×P): 537 × 157 × 381 mm
• Alimentazione esterna: 24 VDC / 1,6 A o 110–240 VAC
• Temperatura di funzionamento: +10 °C a +45 °C
• Temperatura di stoccaggio: 0 °C a +60 °C
• Interfaccia: tasti di navigazione; display LCD a 4 righe; spie risultati
• Alimentazione aria: aria pulita e asciutta (standard qualità aria ISO 8573-1)
• Campi e accuratezze flusso: 2 / 20 / 200 ml/min come specificato sopra
• Precisione misura pressione: P + 2 digits; risoluzione max 0,01% scala
• Unità di misura: SI, USA (SAE) e unità personalizzate
• Programmi: 16 programmi utente
• Elemento di misura: modulo completamente integrato
• Comunicazioni: RS232, RS485, supporto telecomando, data/ora, scelta lingua e unità
• Opzioni / I/O: uscite pneumatiche e digitali, uscite analogiche e compatibilità fieldbus
