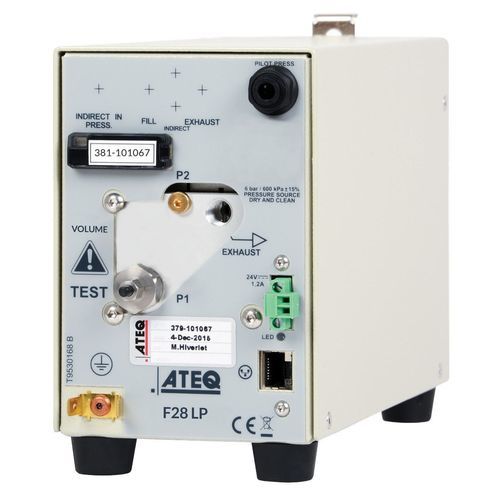

Tester di tenuta a calo di pressione assoluto F28 LP

di pressionea vuotodi perdita

Panoramica del prodotto
Lo strumento F28 LP di ATEQ, a decadimento di pressione / decadimento di vuoto, appartiene alla gamma F28 ed è progettato per prove di tenuta industriali e controllo qualità. L'involucro compatto consente il montaggio vicino al pezzo da testare per migliorare le condizioni di misura. Un'interfaccia intuitiva facilita la programmazione e la supervisione.

Applicazioni

• Confezionamento
• Blister
• Orologeria
• Telefonia mobile
• Raccordi pneumatici
• Raccordi idraulici

Caratteristiche

• Misura delle perdite per decadimento di pressione: vuoto fino a 20 bar
• Regolazione intelligente della pressione senza regolatore esterno – riempimento automatico (opzionale)
• Regolazione elettronica (opzionale)
• Unità: Pa, Pa/s, sccm
• Dimensioni compatte: H 141,5 x L 225 x P 97 mm
• Regolatore meccanico o elettronico da vuoto a 10 bar
• Valvole di riempimento e scarico integrate
• Rete Ethernet fino a 50 moduli (Modbus IP)
• Montaggio su guida DIN
• Conforme a RoHS

Caratteristiche di misura
Metodo standard a decadimento di pressione basato sulla misura di una piccola variazione o caduta di pressione mediante sensore piezo. Adatto quando l'applicazione non richiede precisione estrema né cicli molto rapidi.

Presentazione

• Peso: circa 3,5 kg

Alimentazione elettrica

• Tensione: 24 V DC / 1,6 A
• Adattatore principale incluso: 110–230 V AC

Alimentazione dell'aria

• Aria pulita e asciutta richiesta
• Qualità dell'aria: ISO 8573-1
• Ingresso pressione di prova: richiede regolatore esterno

Temperatura

• Funzionamento: +5°C a +45°C
• Stoccaggio: 0°C a +60°C

Tecnologia
Il metodo standard a decadimento di pressione confronta la pressione nel pezzo con la pressione atmosferica e misura piccole variazioni di pressione con un sensore piezo.

Prova di tenuta e modalità desensibilizzata
La pressione di prova viene applicata all'ingresso del pezzo e misurata dal sensore di pressione. Componenti riferiti nelle illustrazioni: 1 Apparato, 2 Sensore di pressione, 3 Pezzo in prova.

Specifiche tecniche

• Modello: F28 LP
• Principio di misura: decadimento di pressione / decadimento di vuoto
• Campo di misura: vuoto fino a 20 bar
• Unità: Pa, Pa/s, sccm
• Regolatori: meccanico o elettronico (vuoto a 10 bar)
• Valvole integrate: riempimento e scarico
• Connettività: Ethernet (Modbus IP) fino a 50 moduli
• Montaggio: guida DIN
• Dimensioni (mm): H 141.5 x L 225 x P 97
• Peso: circa 3,5 kg
• Elettrico: 24 V DC / 1,6 A (adattatore 110–230 V AC incluso)
• Aria: aria pulita e asciutta secondo ISO 8573-1; regolatore esterno per ingresso pressione di prova
• Temperatura di esercizio: +5°C a +45°C; stoccaggio: 0°C a +60°C
• Conformità: RoHS
