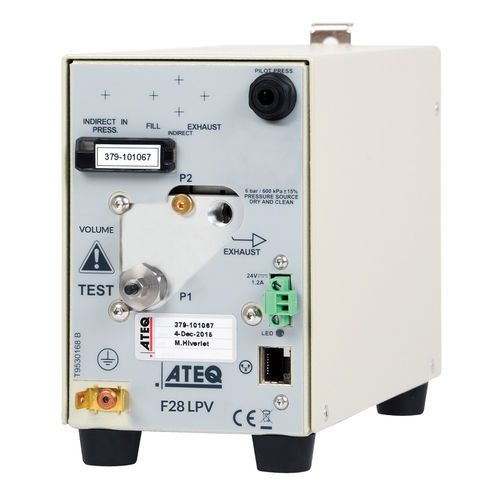

Tester di tenuta a vuoto F28 LPV

a calo di pressione assolutopneumaticoidraulico

Panoramica
Il F28 LPV è un test di tenuta a decadimento vuoto / caduta di pressione della gamma ATEQ F28. Progettato in formato compatto per il montaggio vicino al pezzo da testare, garantisce condizioni di misura ottimali. L'unità è programmabile e supervisionabile tramite l'interfaccia F28 Control.

Applicazioni

• Imballaggi e blister
• Orologi e piccoli dispositivi
• Telefoni cellulari e involucri elettronici
• Raccordi pneumatici e idraulici

Caratteristiche principali

• Misura di perdita per caduta di pressione: vuoto
• Rilevamento perdite d'acqua per evaporazione in forte vuoto
• Regolazione intelligente della pressione senza regolatore esterno – riempimento automatico (opzionale)
• Regolazione elettronica (opzionale)
• Unità di misura: Pa, Pa/s, sccm, µg/min (H2O)
• Dimensioni compatte: H 141.5 x L 225 x D 97 mm
• Valvole integrate di riempimento e scarico
• Rete Ethernet fino a 50 moduli (Modbus TCP/IP)
• Montaggio su guida DIN
• Conformità RoHS

Caratteristiche di misura
Misura della caduta di pressione (assoluta): campo 0.05–110 kPa — risoluzione 1 Pa — accuratezza*: 2% F.S.
Decadimento del vuoto: campo fino a 2000 Pa — risoluzione 1 Pa — accuratezza*: 2% F.S.
*Accuratezza = linearità + ripetibilità + isteresi

Tecnologia
Il metodo standard di caduta di pressione confronta la pressione della parte sigillata con la pressione atmosferica tramite un sensore piezo. Rileva piccole variazioni di pressione ed è adatto per applicazioni che non richiedono precisione ultra-elevata o cicli estremamente rapidi.

Presentazione

• Peso: circa 3,5 kg

Alimentazione elettrica

• Tensione: 24 V DC / 1,6 A
• Adattatore principale incluso: 110–230 V AC

Alimentazione aria

• Aria pulita e asciutta richiesta
• Standard qualità aria: ISO 8573-1
• L'ingresso pressione di prova richiede un regolatore esterno

Temperatura

• Funzionamento: +5 °C a +45 °C
• Stoccaggio: 0 °C a +60 °C

Specifiche tecniche

• Modello: F28 LPV
• Principio di misura: decadimento del vuoto / caduta di pressione (sensore piezo)
• Pressione di prova (assoluta): 0.05–110 kPa; risoluzione 1 Pa; accuratezza 2% F.S. (linearità + ripetibilità + isteresi)
• Campo decadimento vuoto: 2000 Pa; risoluzione 1 Pa; accuratezza 2% F.S.
• Unità disponibili: Pa, Pa/s, sccm, µg/min (H2O)
• Dimensioni (mm): H 141.5 x L 225 x D 97
• Peso: ~3,5 kg
• Alimentazione: 24 V DC / 1,6 A (adattatore 110–230 V AC incluso)
• Rete: Ethernet (Modbus TCP/IP) fino a 50 moduli
• Montaggio: guida DIN
• Valvole integrate: riempimento e scarico
• Aria: aria pulita e asciutta secondo ISO 8573-1; ingresso pressione di prova richiede regolatore esterno
• Temperatura di funzionamento: +5 °C a +45 °C; stoccaggio: 0 °C a +60 °C
• Conformità: RoHS
