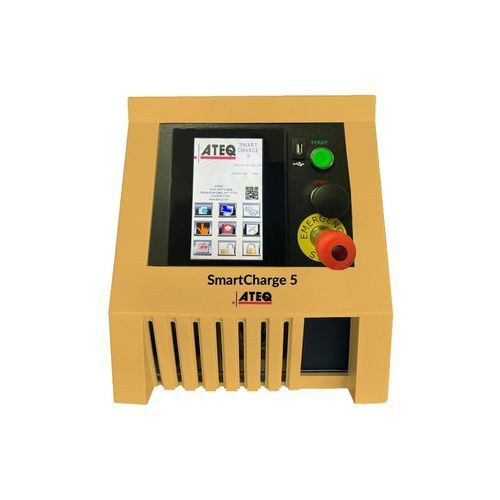

Dispositivo di svuotamento e di riempimento di gas di elio Smart Charge 5

mobileper applicazioni automobilisticheautomatico

Panoramica
Lo Smart Charge 5 è un sistema completamente automatico e configurabile per evacuazione e riempimento con gas tracciante, dotato di test di perdita grossolana integrato. È progettato per pre-caricare componenti con gas traccianti (es. elio, idrogeno) prima dei test di tenuta e per qualsiasi applicazione che richieda evacuazione e pressurizzazione controllate.

Punti salienti

• Touch screen a colori 7" (177,8 mm)
• Progettazione portatile
• Registrazione dati (Ethernet, USB frontale)
• Pressione del pezzo digitale con 3 unità selezionabili
• Protezione tramite password per il controllo accessi
• Supporto fino a 50 ricette pezzo
• Cicli completamente automatici

Prestazioni
L'unità base esegue evacuazione fino a ~25" Hg (vacuo ultimo ~25,5" Hg), test di decadimento del vuoto e riempimento con gas tracciante fino a 700 psig. I livelli di evacuazione e le pressioni di riempimento sono configurabili secondo le esigenze di test.

Funzionalità principali

• Capacità di ricette fino a 10 posizioni di perdita con tempo di permanenza configurabile per ciascun punto
• Uscita stampante seriale
• Registrazione dati via Ethernet e recupero tramite USB frontale
• Interfaccia grafica con HMI touch screen a colori
• 2 ingressi e 2 uscite configurabili per fissaggi esterni
• Test di perdita grossolana integrato per evitare saturazione da gas tracciante
• Accesso protetto da password per impedire modifiche non autorizzate

Capacità standard

• Pressione di riempimento massima fino a 700 psig (configurabile)
• Memorizzazione fino a 50 ricette pezzo
• HMI a colori 7" per configurazione completa e diagnostica
• Risoluzione ingresso analogico 16 bit sul trasduttore di pressione
• Include tutti i controlli, strumenti di misura e valvole necessari
• Pompa di evacuazione olio-free 3 CFM (Venturi azionata ad aria)
• Controllo tramite PLC Allen-Bradley MicroLogix 1400
• Porta USB frontale per archiviazione e recupero dati

Opzioni

• Espansioni I/O analogiche
• Pacchetti I/O utente
• Stampante seriale
• Modalità bassa pressione (0–20 psig)
• Capacità di carica con azoto fino a 700 psig
• Scanner barcode

Display principale di monitoraggio
HMI principale per monitoraggio del sistema, selezione ricette e diagnostica; visualizzazione grafica della pressione del pezzo e del tasso di perdita.

Specifiche tecniche

• Alimentazione: Tensione universale 110 VAC o 220 VAC, 50–60 Hz, 6,5 A nominali
• Dimensioni (LxAxP): 344 x 395 x 618 mm (13,5" x 15,5" x 24,4")
• Attacchi utilità: 1/4" NPT femmina; 1/2" NPT femmina per evacuazione pezzi
• Trasduttore di pressione: risoluzione 0,01 psi; accuratezza ±0,25%
• Valvole: solenoidi a tiro ad azione rapida con incapsulamento epossidico
• Manifold: tubazioni seamless con raccordi a compressione; test perdita elio a 1,0 × 10^-6 atm-cc/sec @ 700 psig
• Pompa evacuazione prodotto: Venturi azionata ad aria, vuoto finale ~25,5" Hg
• Elettronica: controllo PLC basato su microprocessore
• Strumentazione: pressione pezzo digitale e tasso di perdita visualizzati nell'interfaccia operatore

Applicazioni
Progettato per flussi di lavoro di test di perdita in produzione nei settori automotive, aerospaziale, dispositivi medici e componenti industriali che richiedono evacuazione controllata e riempimento con gas tracciante.
