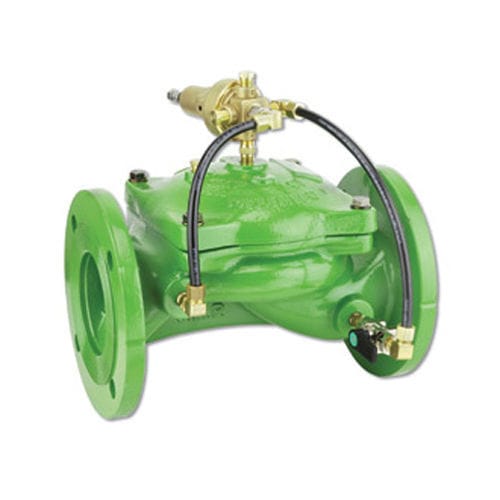

Valvola di scarico a comando idraulico IR-43Q-R

a membranarapida

Sottotitolo
Con accessori di controllo metallici (R).

Panoramica
La BERMAD IR-43Q-2W-R è una valvola di scarico rapido della pressione, azionata idraulicamente e attivata a diaframma, progettata per scaricare la pressione eccessiva della linea quando supera il massimo preimpostato. Si apre completamente per eliminare i picchi di pressione e assicura una chiusura progressiva e a tenuta con elevata ripetibilità.

Controllo della pressione idraulica

• Funzionamento pilotato dalla pressione della linea
• Tenuta senza perdite a lungo termine
• Stabilità delle impostazioni nel tempo
• Ampio intervallo di regolazione
• Finestra di regolazione stretta con isteresi minima

Design avanzato a globo idro-efficiente

• Percorso del flusso libero da ostruzioni per ridurre le perdite di carico
• Una sola parte mobile per dinamica semplificata
• Elevata capacità di portata per rapida dissipazione della pressione

Diaframma completamente supportato e bilanciato

• Bassa pressione richiesta per apertura e azionamento
• Chiusura progressiva che riduce i colpi d'ariete
• Previene la deformazione del diaframma per lunga durata

Design intuitivo

• Regolazione della pressione semplice per interventi sul campo
• Ispezione e manutenzione in linea semplificate

Applicazioni tipiche (Irrigazione)

• Protezione da rotture del sistema
• Eliminazione di picchi di pressione momentanei
• Indicazione visiva di guasti del sistema
• Protezione da rottura dei filtri

Caratteristiche aggiuntive

• F: Grande filtro di controllo
• I: Gruppo indicatore di posizione

Caratteristiche / Specifiche tecniche

• Modello: IR-43Q-2W-R
• Serie: Serie 400
• Accessori di controllo: Accessori metallici (R) come indicato
• Tipo di funzionamento: Azionata idraulicamente, attivata a diaframma
• Segmento di applicazione: Irrigazione e distribuzione acqua
• Codice prodotto / barcode: 26310
