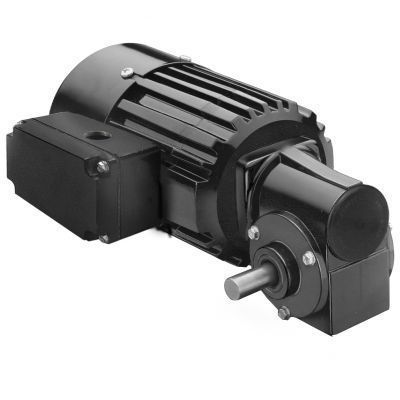

Motoriduttore AC Model 1491

monofasea vite senza finead assi ortogonali

Prodotto
Motoriduttore angolare AC serie 34R4BFCI-3F, modello 1491. Unità monofase 230 V, 50 Hz progettata per montaggi metrici e alberi di uscita metrici. Potenza in uscita 50 W, velocità nominale 35 giri/min.

Specifiche

• Velocità: 35 giri/min
• Coppia nominale: 4,2 Nm (37 lb-in)
• Potenza: 50 W (0,0667 HP)
• Tensione/frequenza: 230 V, 50 Hz, monofase
• Corrente: 0,50 A
• Rapporto di riduzione: 40
• Capacità di carico radiale: 180 N (40 lbs)
• Lunghezza XH: 221 mm (8,69 in)
• Peso: 4,5 kg (10,1 lbs)
• ID schema di collegamento: 07410021
• Numero parte condensatore: 49401068
• Tipo di prodotto: 34R4BFCI-3F

Caratteristiche standard

• Filettature di montaggio metriche e dimensioni dell'albero motore metriche
• Scatola morsettiera in pressofusione con blocco morsetti installato. IP-44
• Raffreddamento a ventilatore per elevata potenza erogata
• Sistema di isolamento classe B operato entro i limiti della classe A per prolungare la vita degli avvolgimenti e dei lubrificanti
• Anello centrale e carter in alluminio per efficienza termica e peso ridotto
• Tenute a labbro industriali sugli alberi del motore e di uscita
• Cuscinetti a manica in bronzo sull'albero di uscita lubrificati tramite stoppini in feltro e serbatoio per funzionamento silenzioso
• Ingranaggi lubrificati in modo permanente con grasso semiliquido per lunga durata
• Ingranaggio a vite senza fine in bronzo indurito e rettificato per alta capacità a urti e lunga durata

Accessori opzionali

• Kit scatola morsettiera in pressofusione per motori e motoriduttori 33A, 34R, 42A, 42R e 48R [modello 0984]
• Kit scatola morsettiera metrica in pressofusione con blocco morsetti per 33A, 34R, 42A, 42R e 48R [modello 1984]
• Condensatore; tipo scatola plastica; 5.0 MFD / 400V [articolo 49401068]
• Grande kit scatola morsettiera in pressofusione per 34R, 42R, 48R, 42R-FX, 33A, 42A motori e motoriduttori standard [modello 0986]

Download disponibili (tipi)
Disegni CAD (PDF/DWG/STEP disponibili dal produttore), schema di cablaggio, schede di sicurezza

Specifiche tecniche

• Velocità: 35 giri/min
• Coppia nominale: 4,2 Nm (37 lb-in)
• Potenza: 50 W (1/15 HP, HPDecimal 0.0667)
• Tensione: 230 V, 50 Hz, monofase
• Corrente: 0,50 A
• Rapporto di riduzione: 40
• Capacità di carico radiale: 180 N (40 lbs)
• Lunghezza XH: 221 mm (8,69 in)
• Peso: 4,5 kg (10,1 lbs)
• ID schema di collegamento: 07410021
• Numero parte condensatore: 49401068
• Tipo di prodotto: 34R4BFCI-3F
