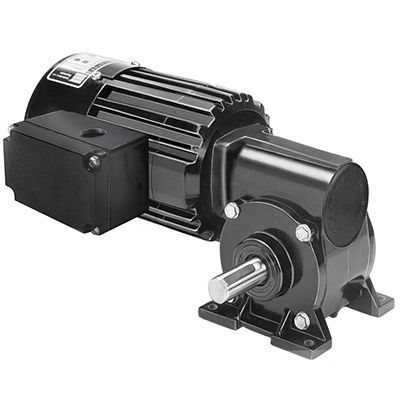

Motoriduttore AC Model 1468

monofasea vite senza finead assi ortogonali

Panoramica del prodotto
Modello 1468, serie Metric 34R-5F, riduttore-motore angolare AC progettato per applicazioni industriali a bassa velocità e alto torque. Unità monofase 230 V con 35 rpm e 6,8 Nm di coppia nominale; uscita angolare compatta per installazioni con spazio limitato.

Specifiche principali

• Modello: 1468
• Serie: Metric 34R-5F
• Velocità: 35 rpm
• Coppia nominale: 6,8 Nm (60 lb-in)
• Potenza: 50 W (0,0666 HP)
• Tensione / Frequenza: 230 V AC / 50 Hz
• Fase: Monofase (1)
• Corrente: 0,50 A
• Rapporto di riduzione: 40
• Capacità di carico radiale: 220 N (50 lbs)
• Lunghezza XH: 232 mm (9,15 in)
• Peso: 5,6 kg (12,3 lbs)

Disegni e documenti disponibili
Disegni CAD nei formati PDF, DWG e STEP. Schema di cablaggio (rif. diagramma di connessione: 07410021) in PDF. Schede di sicurezza disponibili per i materiali correlati.

Caratteristiche standard

• Filettature di montaggio metriche e dimensioni dell'albero in metrico
• Completamente chiuso, IP-20
• Raffreddamento a ventilatore per maggior potenza in uscita
• Sistema di isolamento classe B operato entro i limiti della classe A per prolungare la vita degli avvolgimenti e dei lubrificanti
• Anello centrale e flangie in alluminio per efficienza termica e peso ridotto
• Carter ingranaggi non ventilato
• Tenute a labbro industriali sugli alberi del motore e di uscita
• Cuscinetti a boccola in bronzo sull'albero di uscita, oliati tramite stoppini in feltro e serbatoio per funzionamento silenzioso
• Ingranaggi permanentemente lubrificati con olio per lunga durata
• Ruota senza fine in bronzo per elevata capacità alle sollecitazioni d'urto
• Vite senza fine cementata e rettificata per resistenza e lunga vita

Accessori opzionali

• Kit scatola morsettiera in pressofusione per motori e motoriduttori 33A, 34R, 42A, 42R e 48R (modello 0984)
• Kit scatola morsettiera metrico in pressofusione con morsettiera per 33A, 34R, 42A, 42R e 48R (modello 1984)
• Condensatore, tipo scatola plastica, 7,5 MFD 370 V (art. 49401154)
• Kit scatola morsettiera grande in pressofusione per motori e motoriduttori standard 34R, 42R, 48R, 42R-FX, 33A, 42A (modello 0986)

Specifiche tecniche

• Codice tipo prodotto: 34R4BFCI-5F
• Velocità: 35 rpm
• Coppia nominale: 6,8 Nm (60 lb-in)
• Potenza: 50 W (0,0666 HP)
• Tensione: 230 V AC
• Frequenza: 50 Hz
• Fasi: Monofase (1)
• Corrente: 0,50 A
• Rapporto: 40
• Carico radiale: 220 N (50 lbs)
• Lunghezza XH: 232 mm (9,15 in)
• Peso: 5,6 kg (12,3 lbs)
• Riferimento schema di connessione: 07410021
• Numero parte condensatore: 49401154
