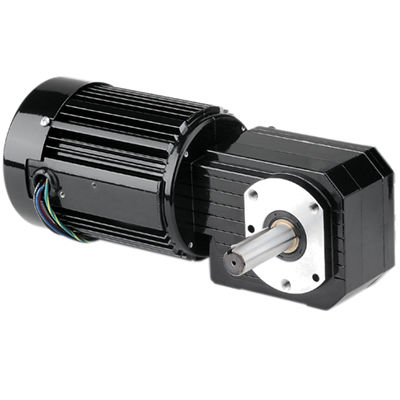

Motoriduttore AC Model 1260

monofasea vite senza finea ingranaggi elicoidali

Prodotto
Modello 1260 Serie Metric 42R-GB Motoriduttore ad angolo retto AC

Aperçu
Motoriduttore ad angolo retto AC della serie Metric 42R-GB. Completamente chiuso IP-20, raffreddamento a ventilatore per alta potenza in uscita. Filettature di montaggio metriche e dimensioni dell'albero di trasmissione metriche. Progettato con ingranaggi a vite senza fine e elicoidali temprati, ingranaggi e cuscinetti lubrificati permanentemente per aumentare la capacità di carico radiale e la durata.

Specifiche

• Velocità (giri/min): 23
• Coppia nominale (Nm): 23
• Coppia nominale (lb-in): 204
• Potenza (W): 100
• Potenza (HP): 1/7.5
• Tensione (V): 230
• Hz: 50
• Fasi: 1
• Corrente (A): 0.78
• Rapporto di trasmissione: 60
• Carico radiale (N): 900
• Carico radiale (lbs): 200
• Lunghezza XH (mm): 294
• Lunghezza XH (inch): 11.57
• Peso (kg): 8
• Peso (lbs): 17.5
• Schema di collegamento: 07410021
• Numero parte condensatore: 49401154
• Tipo prodotto: 42R5BFCI-GB
• HPDecimal: 0.1333

Caratteristiche standard

• Filettature di montaggio metriche e dimensioni dell'albero di trasmissione metriche.
• Grado di protezione completamente chiuso IP-20.
• Raffreddamento a ventilatore per alta potenza di uscita.
• Sistema di isolamento classe "B" operato entro i limiti della classe "A" per prolungare la vita degli avvolgimenti e dei lubrificanti.
• Anello centrale e fianchi in alluminio per alta efficienza termica e peso ridotto.
• Carter degli ingranaggi non ventilato.
• Guarnizioni a labbro industriali sugli alberi motore e di uscita.
• Cuscinetti su tutto il gruppo per aumentare la capacità di carico radiale e la durata.
• Ingranaggi lubrificati permanentemente con olio per lunga durata.
• Ingranaggio elicoidale di uscita temprato per silenziosità e alto coppia in uscita.
• Ingranaggio a vite senza fine in bronzo per alta capacità di carico d'urto.
• Vite senza fine temprata e rettificata per resistenza e lunga vita.

Documenti disponibili / Download

• Disegni CAD disponibili (formati PDF, DWG, STEP).
• Schema elettrico disponibile (numero schema di collegamento 07410021).
• Scheda di sicurezza disponibile (MSDS ExxonMobil referenziata).

Accessori opzionali

• Kit scatola morsettiera pressofusa per motori e motoriduttori 33A, 34R, 42A, 42R e 48R (modello 0984).
• Kit scatola morsettiera metrica pressofusa con morsettiera per 33A, 34R, 42A, 42R e 48R (modello 1984).
• Condensatore; tipo scatola plastica; 7.5MFD 370V (Articolo 49401154).
• Grande kit scatola morsettiera pressofusa per 34R, 42R, 48R, 42R-FX, 33A, 42A (modello 0986).

Specifiche tecniche

• Velocità: 23 giri/min
• Coppia nominale: 23 Nm (204 lb-in)
• Potenza: 100 W (0.1333 HP)
• Tensione/Frequenza: 230 V, 50 Hz, monofase
• Corrente: 0.78 A
• Rapporto: 60
• Capacità di carico radiale: 900 N (200 lbs)
• Lunghezza XH: 294 mm (11.57 in)
• Peso: 8 kg (17.5 lbs)
• Riferimento schema di collegamento: 07410021
• Numero parte condensatore: 49401154
• Tipo prodotto: 42R5BFCI-GB
