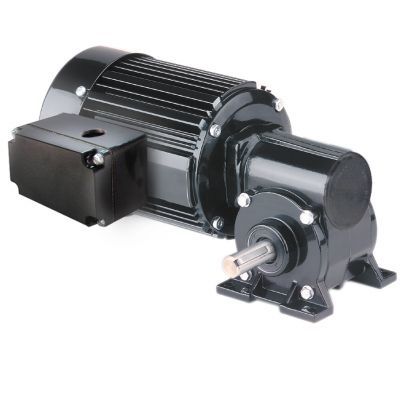

Motoriduttore AC Model 1678

monofasea vite senza finead assi ortogonali

Panoramica
Serie metrica 42R-5N motoreriduttore angolare AC — Modello 1678. Unità monofase con montaggio metrico e dimensioni dell'albero metriche progettata per applicazioni industriali che richiedono trasmissione di potenza compatta ad angolo retto.

Specifiche
Velocità (giri/min): 32
Coppia nominale (Nm): 12,8
Coppia nominale (lb-in): 113
Potenza (W): 100
Potenza (HP): 1/7,5
Voltaggio (V): 230
Hz: 50
Fasi: 1
Corrente (A): 0,83
Rapporto d'ingranaggio: 40
Carico radiale (N): 800
Carico radiale (lbs): 180
Lunghezza XH (mm): 260
Lunghezza XH (inch): 10,25
Peso (kg): 7,3
Peso (lbs): 16,3
Schema di collegamento: 07410021
Numero parte condensatore: 49401154
Tipo prodotto: 42R5BFCI-5N
HPDecimal: 0,1333

Caratteristiche standard

• Filetti di montaggio metrici e dimensioni albero metriche per integrazione diretta nei sistemi metrici.
• Grado di protezione totalmente chiuso IP-20 per proteggere i componenti interni.
• Raffreddamento a ventilatore per mantenere la potenza nominale.
• Sistema di isolamento Classe 'B' operante entro i limiti della Classe 'A' per prolungare la vita degli avvolgimenti e dei lubrificanti.
• Anello centrale e flangie in alluminio per migliore efficienza termica e minore peso.
• Carter ingranaggi non ventilato per trattenere il lubrificante e prevenire contaminazioni.
• Guarnizioni a labbro di tipo industriale sugli alberi motore e di uscita per tenuta affidabile sotto carico.
• Cuscinetti a rullini per aumentare capacità di carico radiale e durata.
• Ingranaggi lubrificati permanentemente con olio per lunghi intervalli di manutenzione.
• Ruota elicoidale in bronzo per elevata capacità agli urti.
• Vite senza fine temprata e rettificata per resistenza e lunga vita operativa.

Accessori opzionali

• Kit scatola morsetti pressofusa per motori e motoreriduttori 33A, 34R, 42A, 42R e 48R (modello 0984)
• Kit scatola morsetti metrica pressofusa con morsettiera per 33A, 34R, 42A, 42R e 48R (modello 1984)
• Condensatore; tipo scatola plastica; 7,5MFD 370V (Articolo 49401154)
• Grande kit scatola morsetti pressofusa per 34R, 42R, 48R, 42R-FX, 33A, 42A (modello 0986)

CAD / Disegni / Diagrammi

• Disegni CAD disponibili: INF M0334B (PDF / DWG / STEP)
• Schema elettrico referenziato: 07410021

Specifiche tecniche

• Velocità: 32 giri/min
• Coppia nominale: 12,8 Nm (113 lb-in)
• Potenza: 100 W (1/7,5 HP)
• Tensione: 230 V, 50 Hz, monofase
• Corrente: 0,83 A
• Rapporto d'ingranaggi: 40
• Capacità di carico radiale: 800 N (180 lbs)
• Lunghezza XH: 260 mm (10,25 in)
• Peso: 7,3 kg (16,3 lbs)
• Schema di collegamento: 07410021
• Numero parte condensatore: 49401154
• Tipo prodotto: 42R5BFCI-5N
