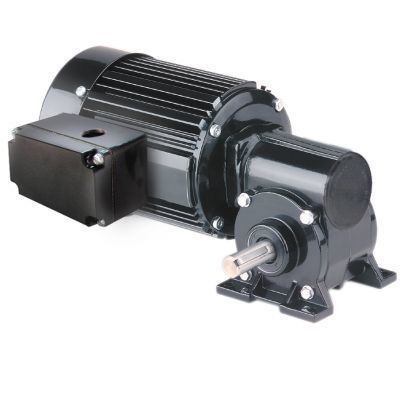

Motoriduttore AC Model 1623

monofasea vite senza finead assi ortogonali

Prodotto Motoriduttore ad angolo retto in corrente alternata serie 42R-5F — Modello 1623 Specifiche Velocità (giri/min): 140 Coppia nominale (Nm): 3,6 Coppia nominale (lb-in) : 32 Potenza (Watt) : 83 Potenza (HP) : 1/9 Volt : 230 Hz : 50 Fasi : 1 Ampere : 0,63 Rapporto di trasmissione : 10 Carico radiale (N) : 45 Carico radiale (lbs) : 10 Lunghezza XH (mm) : 246 Lunghezza XH (pollici) : 9,69 Peso (kg) : 6,4 Peso (lbs) : 14,3 Schema di collegamento: 07410021 Codice condensatore: 49401154 Tipo di prodotto: 42R4BFCI-5F HP decimale: 0,1111 Caratteristiche standard

• Filettature di montaggio metriche e dimensioni metriche dell’albero di trasmissione.
• Classe di protezione IP-20 a involucro totale.
• Raffreddamento a ventola per elevata potenza di uscita.
• Sistema di isolamento di classe “B” funzionante entro i limiti della classe “A” per prolungare la durata degli avvolgimenti e del lubrificante.
• Anello centrale e scudi terminali in alluminio per un’elevata efficienza termica e leggerezza.
• Carter degli ingranaggi non ventilato.
• Guarnizioni industriali a labbro sull’albero motore e sull’albero di uscita.
• Cuscinetti a manicotto in bronzo sull’albero di uscita, lubrificati tramite stoppini in feltro e serbatoio per garantire silenziosità.
• Ingranaggi lubrificati in modo permanente con olio per garantire una lunga durata.
• Ingranaggio a vite senza fine in bronzo per un’elevata resistenza ai carichi d’urto.
• Ingranaggio a vite senza fine temprato e rettificato per garantire resistenza e lunga durata.

Accessori opzionali

• Kit scatola morsettiera pressofusa per motori e motoriduttori 33A, 34R, 42A, 42R e 48R (modello 0984)
• Kit scatola morsettiera metrica pressofusa con morsettiera per motori e motoriduttori 33A, 34R, 42A, 42R e 48R (modello 1984)
• Condensatore; tipo con involucro in plastica; 7,5 MFD 370 V (codice 49401154)
• Kit scatola morsettiera grande pressofusa per motori e motoriduttori 34R, 42R, 48R, 42R-FX, 33A, 42A (modello 0986)

Caratteristiche / specifiche tecniche

• Velocità (giri/min): 140
• Coppia nominale (Nm): 3,6
• Coppia nominale (lb-in): 32
• Potenza (Watt) : 83
• Potenza (HP) : 1/9
• Volt : 230
• Hz : 50
• Fasi : 1
• Ampere : 0,63
• Rapporto di trasmissione: 10
• Carico radiale (N): 45
• Carico radiale (lbs): 10
• Lunghezza XH (mm): 246
• Lunghezza XH (pollici): 9,69
• Peso (kg): 6,4
• Peso (libbre): 14,3
• Schema di collegamento: 07410021
• Codice condensatore: 49401154
• Tipo di prodotto: 42R4BFCI-5F
• HPDecimal: 0,1111
