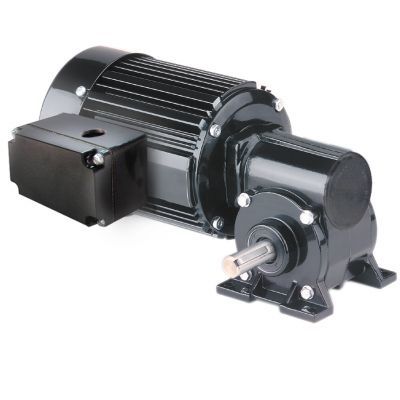

Motoriduttore AC Model 1677

monofasea vite senza finead assi ortogonali

Prodotto
Motoriduttore AC ad angolo retto Modello 1677 della serie Metric 42R-5N. Progettato per montaggi metrici e per alberi di trasmissione metrici. Alimentazione monofase 230 V, rapporto 20:1, coppia nominale 9,0 Nm a 65 giri/min. Indicato per applicazioni industriali che richiedono trasmissione di potenza compatta ad angolo retto.

Specifiche principali

• Velocità (giri/min): 65
• Coppia nominale (Nm): 9,0
• Coppia nominale (lb-in): 80
• Potenza (W): 100
• Potenza (HP): 1/7.5
• Voltaggio (V): 230
• Hz: 50
• Fasi: 1
• Corrente (A): 0.83
• Rapporto di riduzione: 20
• Carico radiale (N): 800
• Carico radiale (lbs): 180
• Lunghezza XH (mm): 260
• Lunghezza XH (inch): 10.25
• Peso (kg): 7.3
• Peso (lbs): 16.3
• Schema di collegamento: 07410021
• Numero parte condensatore: 49401154
• Tipo prodotto: 42R5BFCI-5N
• HPDecimal: 0.1333

Disegni CAD / File disponibili

• INFm0334B (PDF)
• INFm0334B (DWG)
• INFm0334B (STEP)

Schema elettrico

• Schema di collegamento (07410021)

Schede di sicurezza

• Scheda dati di sicurezza ExxonMobil (associata al modello 1677)

Accessori opzionali

• Kit scatola morsetti in pressofusione per motori e motoriduttori 33A, 34R, 42A, 42R e 48R [modello 0984]
• Kit scatola morsetti metrica in pressofusione con morsettiera per 33A, 34R, 42A, 42R e 48R [modello 1984]
• Condensatore; tipo scatola plastica; 7.5MFD 370V [Articolo 49401154]
• Grande kit scatola morsetti in pressofusione per motori e motoriduttori di magazzino 34R, 42R, 48R, 42R-FX, 33A, 42A [modello 0986]

Caratteristiche standard

• Filettature di montaggio metriche e dimensioni dell'albero motore metriche
• Grado di protezione totalmente chiuso IP-20
• Raffreddamento a ventilatore per elevata potenza in uscita
• Sistema di isolamento Classe B operato entro limiti di Classe A per prolungare la vita degli avvolgimenti e del lubrificante
• Anello centrale e fondelli in alluminio per alta efficienza termica e peso ridotto
• Carter ingranaggi non ventilato
• Tenute a labbro industriali sugli alberi motore e di uscita
• Cuscinetti a rulli aghiformi su tutto il gruppo per maggiore capacità di carico radiale e lunga durata
• Ingranaggi lubrificati permanentemente con olio per lunga durata
• Ruota senza fine in bronzo per alta capacità di carico d'urto
• Vite senza fine temprata e rettificata per resistenza e lunga vita

Specifiche tecniche

• Velocità (giri/min): 65
• Coppia nominale (Nm): 9,0
• Coppia nominale (lb-in): 80
• Potenza (W): 100
• Potenza (HP): 1/7.5
• Voltaggio (V): 230
• Hz: 50
• Fasi: 1
• Corrente (A): 0.83
• Rapporto di riduzione: 20
• Carico radiale (N): 800
• Carico radiale (lbs): 180
• Lunghezza XH (mm): 260
• Lunghezza XH (inch): 10.25
• Peso (kg): 7.3
• Peso (lbs): 16.3
• Schema di collegamento: 07410021
• Numero parte condensatore: 49401154
• Tipo prodotto: 42R5BFCI-5N
• HPDecimal: 0.1333
