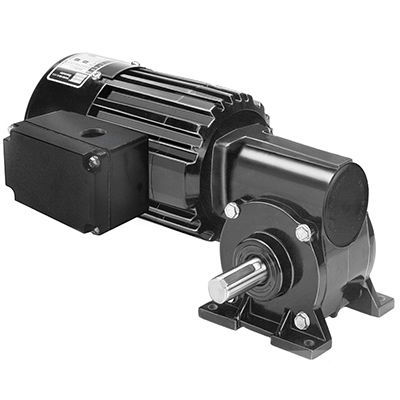

Motoriduttore AC Model 1465

monofasea vite senza finead assi ortogonali

Panoramica prodotto
Il modello 1465 della serie Metric 34R-5F è un motoriduttore AC angolare con filettature di montaggio metriche e dimensioni dell'albero di uscita metriche. Il motore è completamente chiuso con grado di protezione IP-20 ed è raffreddato a ventilatore per elevate prestazioni. Adotta un sistema d'isolamento Classe "B" operato entro i limiti della Classe "A". La costruzione comprende anello centrale e carter estremi in alluminio per efficienza termica e leggerezza, carter riduttore non ventilato, tenute labiali industriali, boccole in bronzo sull'albero di uscita lubrificate da stoppini in feltro e serbatoio, ingranaggi lubrificati permanentemente con olio, ruota senzafino in bronzo per elevata capacità alle sollecitazioni d'urto e senzafino temprato e rettificato per lunga durata.

Specifiche

• Velocità (rpm) : 140
• Coppia nominale (Nm) : 2.4
• Coppia nominale (lb-in) : 21
• Potenza (Watts) : 50
• Potenza (HP) : 1/15
• Tensione : 230
• Hz : 50
• Fasi : 1
• Corrente : 0.50 A
• Rapporto di trasmissione : 10
• Carico radiale (N) : 132
• Carico radiale (lbs) : 30
• Lunghezza XH (mm) : 232
• Lunghezza XH (inch) : 9.15
• Peso (kg) : 5.6
• Peso (lbs) : 12.3
• Schema di collegamento : 07410021
• Numero parte condensatore : 49401154
• Tipo prodotto : 34R4BFCI-5F
• HPDecimal : 0.0666

Caratteristiche standard

• Filettature di montaggio metriche e dimensioni dell'albero d'uscita metriche.
• Completamente chiuso, grado di protezione IP-20.
• Raffreddato a ventilatore per elevate prestazioni.
• Sistema d'isolamento Classe "B" operato entro i limiti della Classe "A" per prolungare la vita degli avvolgimenti e dei lubrificanti.
• Anello centrale e carter estremi in alluminio per alta efficienza termica e peso ridotto.
• Carter riduttore non ventilato.
• Tenute labiali industriali sugli alberi motore e di uscita.
• Boccole in bronzo sull'albero di uscita lubrificate da stoppini in feltro e serbatoio per funzionamento silenzioso.
• Ingranaggi lubrificati permanentemente con olio per lunga durata.
• Ruota senzafino in bronzo per elevata capacità alle sollecitazioni d'urto.
• Senzafino temprato e rettificato per robustezza e lunga durata.

Accessori opzionali

• Kit scatola morsetti pressofusa per motori e motoriduttori 33A, 34R, 42A, 42R e 48R (modello 0984)
• Kit scatola morsetti metrico pressofuso con morsettiera per 33A, 34R, 42A, 42R e 48R (modello 1984)
• Condensatore; tipo scatola plastica; 7.5MFD 370V (Articolo 49401154)
• Grande kit scatola morsetti pressofusa per 34R, 42R, 48R, 42R-FX, 33A, 42A (modello 0986)

Documenti disponibili (solo titoli)

• Disegni CAD (PDF, DWG, varianti STEP referenziate)
• Schema di cablaggio (riferimento 07410021)
• Schede di sicurezza (scheda di sicurezza exxonmobile referenziata)

Caratteristiche tecniche

• Modello: 1465
• Serie: Metric 34R-5F
• Velocità: 140 rpm
• Coppia nominale: 2.4 Nm / 21 lb-in
• Potenza: 50 W (1/15 HP; HPDecimal 0.0666)
• Tensione: 230 V, 50 Hz, monofase
• Corrente: 0.50 A
• Rapporto di trasmissione: 10
• Capacità di carico radiale: 132 N (30 lbs)
• Lunghezza XH: 232 mm / 9.15 in
• Peso: 5.6 kg / 12.3 lbs
• Riferimento schema di collegamento: 07410021
• Numero parte condensatore: 49401154
• Codice tipo prodotto: 34R4BFCI-5F
