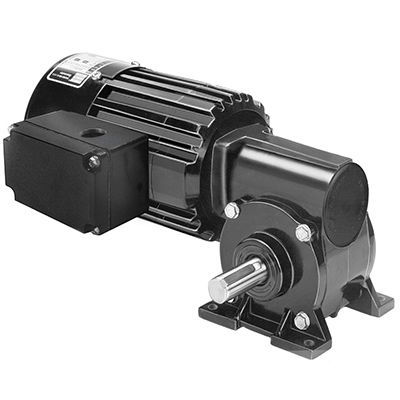

Motoriduttore AC Model 1466

monofasea vite senza finead assi ortogonali

Prodotto
Il modello 1466 è un motoriduttore angolare serie Metric 34R-5F in corrente alternata, progettato per applicazioni industriali compatte. Unità monofase 230 V, 50 Hz con potenza di 50 W, rapporto di riduzione 20:1 e velocità nominale 70 giri/min. Product Type: 34R4BFCI-5F. Capacitor Part No.: 49401154. Connection Diagram No.: 07410021.

Specifiche

• Velocità (rpm): 70
• Coppia nominale (Nm): 4,4
• Coppia nominale (lb-in): 39
• Potenza (W): 50
• Potenza (HP): 1/15
• HPDecimal: 0,0666
• Tensione/Frequenza: 230 V, 50 Hz, monofase
• Corrente (A): 0,50
• Rapporto di trasmissione: 20
• Carico radiale: 220 N (50 lbs)
• Lunghezza XH: 232 mm (9,15 in)
• Peso: 5,6 kg (12,3 lbs)

Caratteristiche standard

• Filettature di montaggio metriche e albero di uscita con dimensioni metriche
• Totally enclosed, grado di protezione IP-20
• Motore raffreddato a ventola per prestazioni costanti
• Sistema d'isolamento Classe B operante entro i limiti della Classe A per prolungare la vita degli avvolgimenti e dei lubrificanti
• Anello centrale e coperture in alluminio per efficienza termica e peso ridotto
• Carter ingranaggi non ventilato
• Tenute a labbro industriali sugli alberi del motore e di uscita
• Cuscinetti a manica in bronzo sull'albero di uscita lubrificati con stoppini in feltro e serbatoio per funzionamento silenzioso
• Ingranaggi lubrificati permanentemente con olio per lunga durata
• Ruota senza fine in bronzo per elevata capacità di carico d'urto
• Ruota senza fine indurita e rettificata per resistenza e durata

Accessori opzionali

• Kit scatola morsettiera pressofusa per motori e motoriduttori 33A, 34R, 42A, 42R e 48R (modello 0984)
• Kit scatola morsettiera metrico pressofuso con morsettiera per 33A, 34R, 42A, 42R e 48R (modello 1984)
• Condensatore, tipo scatola plastica, 7,5 MFD 370 V (Articolo 49401154)
• Grande kit scatola morsettiera pressofusa per 34R, 42R, 48R, 42R-FX, motori e motoriduttori in stock 33A, 42A (modello 0986)

Dati tecnici

• Connection Diagram No.: 07410021
• Capacitor Part No.: 49401154
• Product Type: 34R4BFCI-5F
• Velocità: 70 rpm
• Coppia nominale: 4,4 Nm (39 lb-in)
• Potenza: 50 W (1/15 HP)
• Corrente: 0,50 A
• Rapporto: 20
• Carico radiale: 220 N (50 lbs)
• Lunghezza XH: 232 mm (9,15 in)
• Peso: 5,6 kg (12,3 lbs)
